История реализации проекта «Храм Сретения Господня»

АБС
24 ноября, 2020

Краткие характеристики:



  • Линейные размеры - 17,5 x 10,2 м;
  • Общая площадь – 146,9 м2;
  • Полезная площадь – 125,04 м2;
  • Cтроительный объем - 1003,1 м3;
  • Cрок строительства – около трёх месяцев;
  • Cтоимость строительства - порядка 5,5 млн. руб.
  • О пожеланиях

    Заказчиком данного проекта выступил православный приход «Храма Сретения Господня» (расположен в пригороде г. Мытищи) в лице его настоятеля. Почему они обратились именно в компанию «АБС-Строй» - заказчик предпочёл умолчать. То ли потому, что компания неоднократно участвовала в осуществлении возведения православных храмов (справедливости ради следует признать, что при этом осуществляла она каждый из проектов не целиком, а лишь частично участвуя). То ли в среде, именно таких вот заказчиков имя хорошего исполнителя передаётся, как говорится, «из уст – в уста». Правду теперь уже не узнать. Да это и не важно. Тем не менее, сначала в офисе компании раздался телефонный звонок, а чуть позже её посетил и сам заказчик.


    Тем не менее, сначала в офисе компании раздался телефонный звонок, а чуть позже её посетил и сам заказчик. Всё, что он рассказал, пересказывать, пожалуй, не стоит. Скажем только, что попытка построить храм на территории данного прихода была уже не первой. Правда, ни одна из них удачей не увенчалась. И в результате от всех этих прежних попыток на территории будущего храма возник лишь «цокольный этаж». Именно его и заказчик и предложил использовать в качестве основания будущего храма.

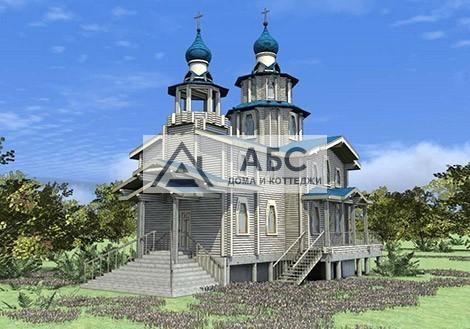

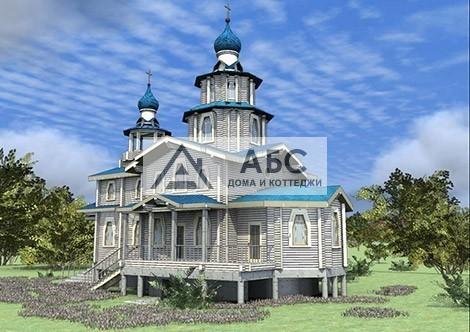

    3D изображения

    Индивидуальный подход

    Компания отправила на место бригаду специалистов, которые, обследовав существующий фундамент, пришли к выводу, что использовать его в дальнейшем возможно, но для этого необходимо усилить существующую конструкцию. Для реализации задуманного был разработан специальный проект, согласно которому поверх плиты существующего фундамента был отлит обвязочный пояс из армированного монолитного бетона. Его «ленты» имели высоту 400 и ширину 300 мм.


    Нельзя не упомянуть и об ещё одном оригинальном техническом решении. Чтобы внутри храма не возникло несущих перегородок, проектировщики предложили использовать в качестве основной несущей конструкции мощный металлический каркас. И при реализации этой идей на фундамент сначала установили именно его, а уже потом создавали вокруг него срубовую конструкцию самого храма.

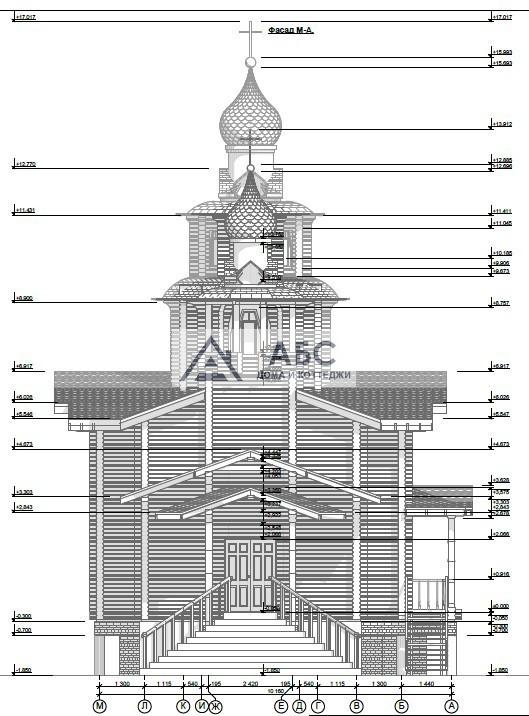

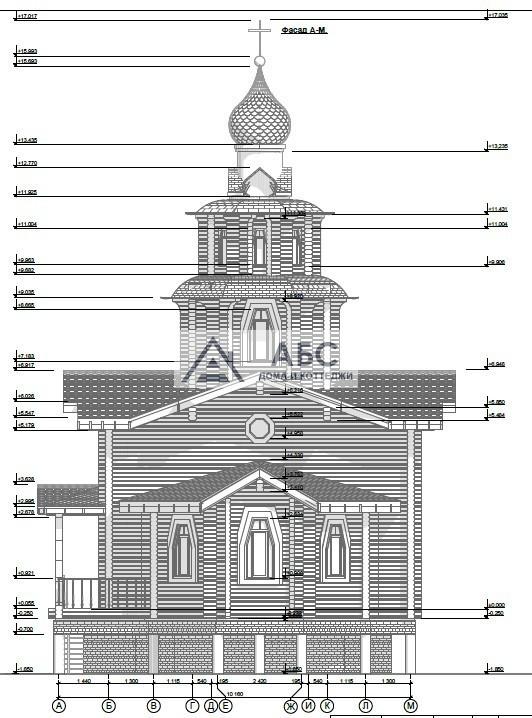

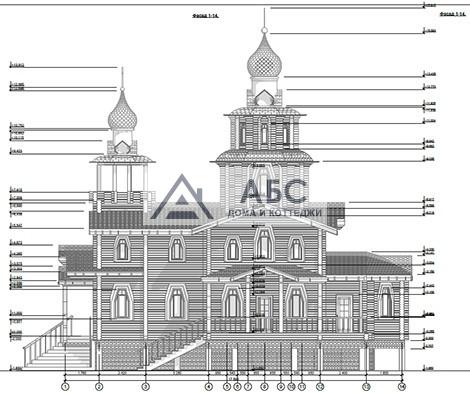

    Чертежи

    Усиление существующего

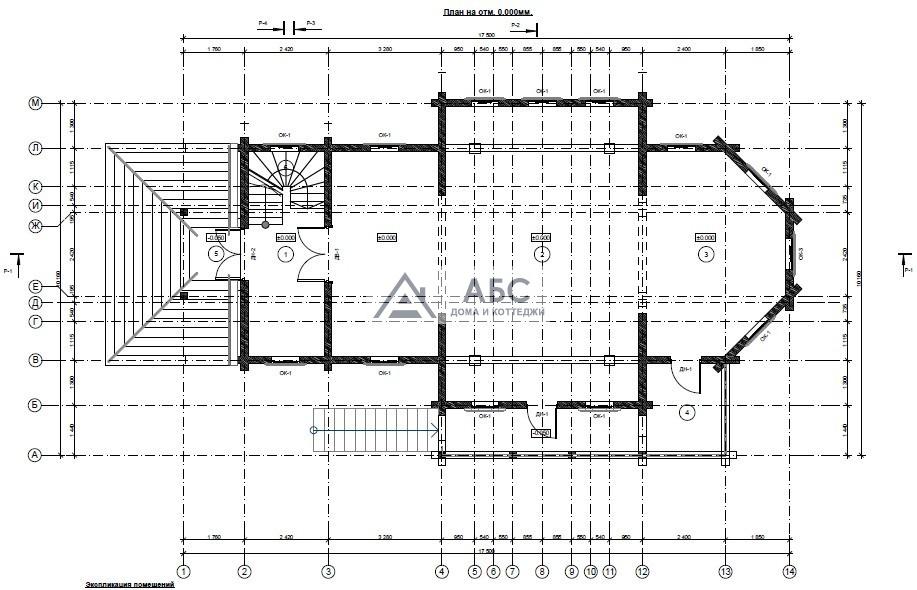

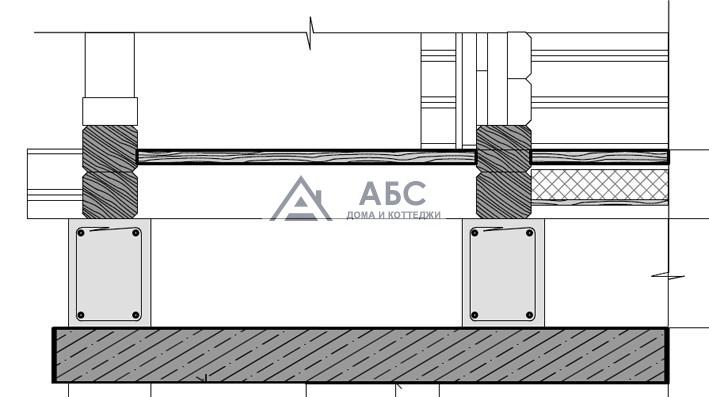

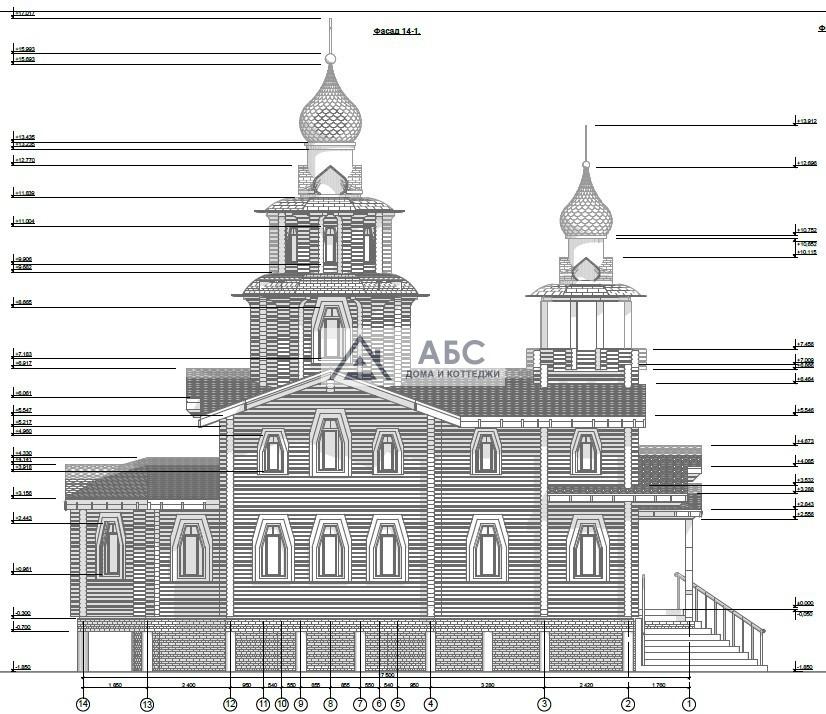

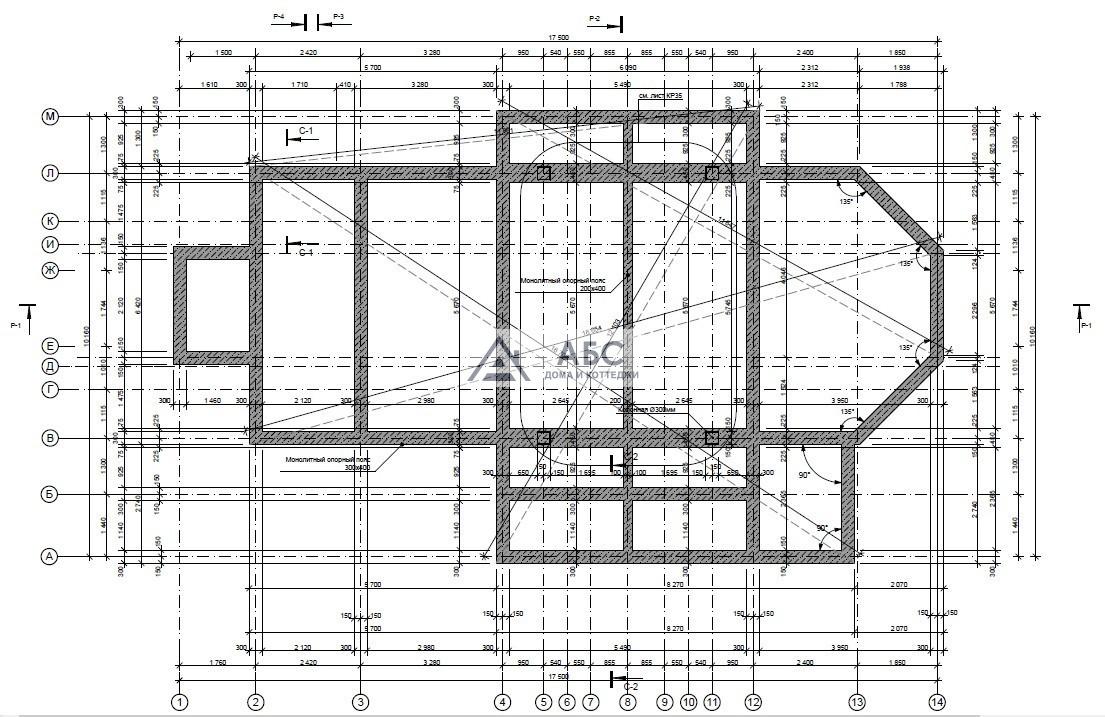

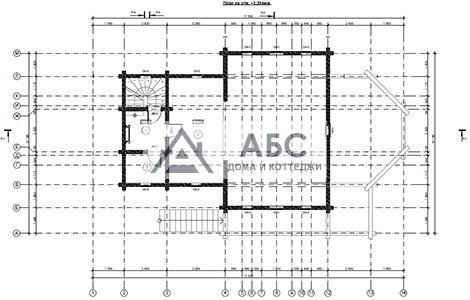

    План усиливающего монолитного пояса/ Разрез «лент» монолитного пояса

    Силовой механический каркас

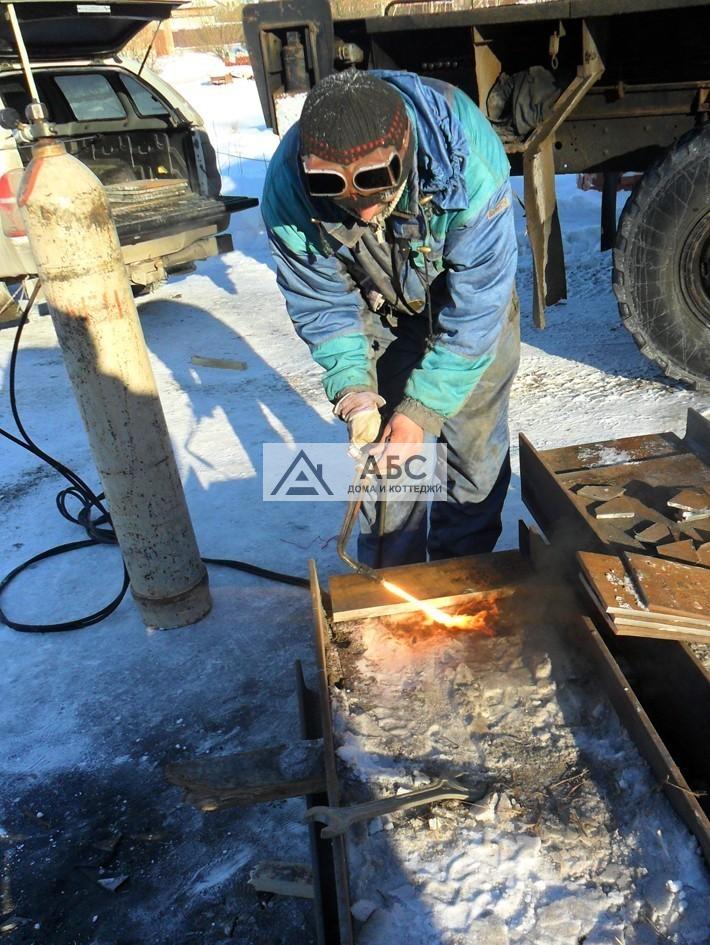

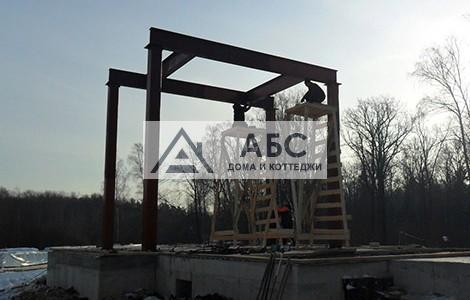

  • 1-Силовой металлический каркас будущего храма изготавливался прямо на строительной площадке. При этом использовались швеллера, а так же двутавровые балки нескольких типоразмеров.

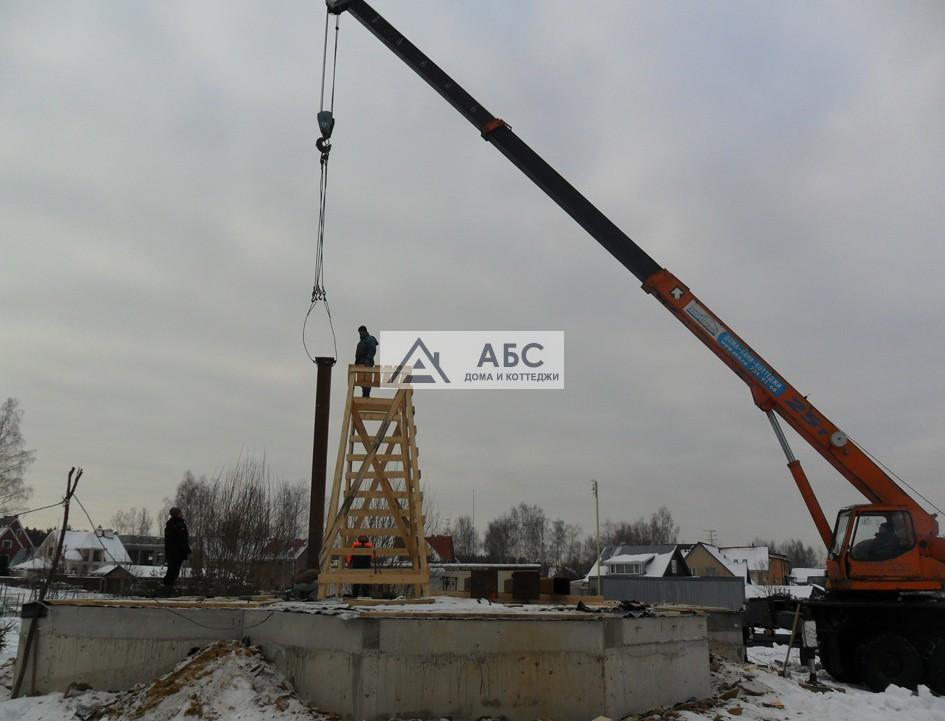

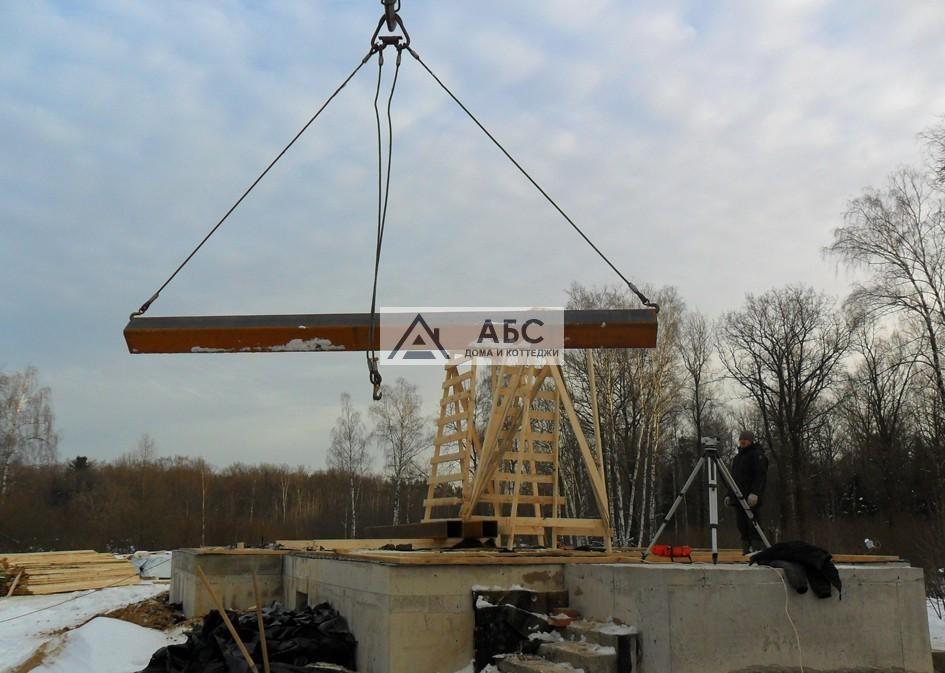

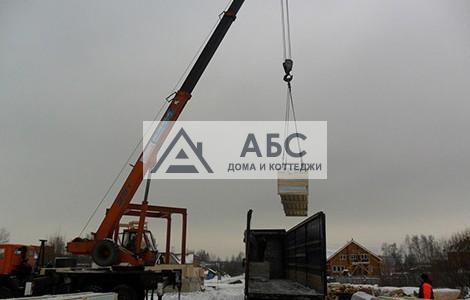

  • 2- Монтаж осуществлялся с применением крана.

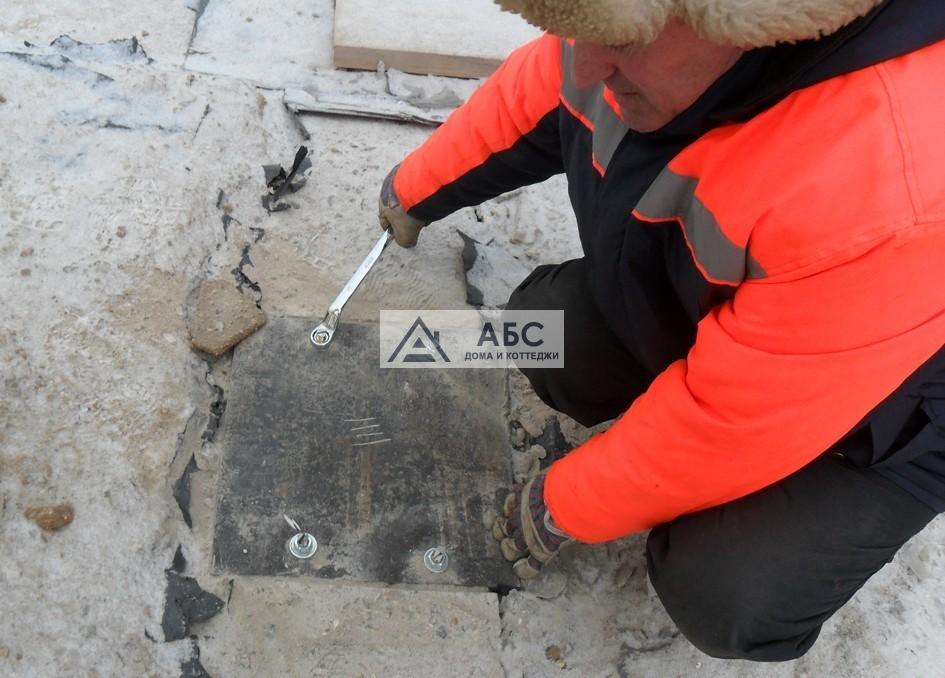

  • 3- К усиленному перекрытию цокольного этажа с помощью анкерных болтов закрепили 4 металлические пластины толщиной 10 мм.

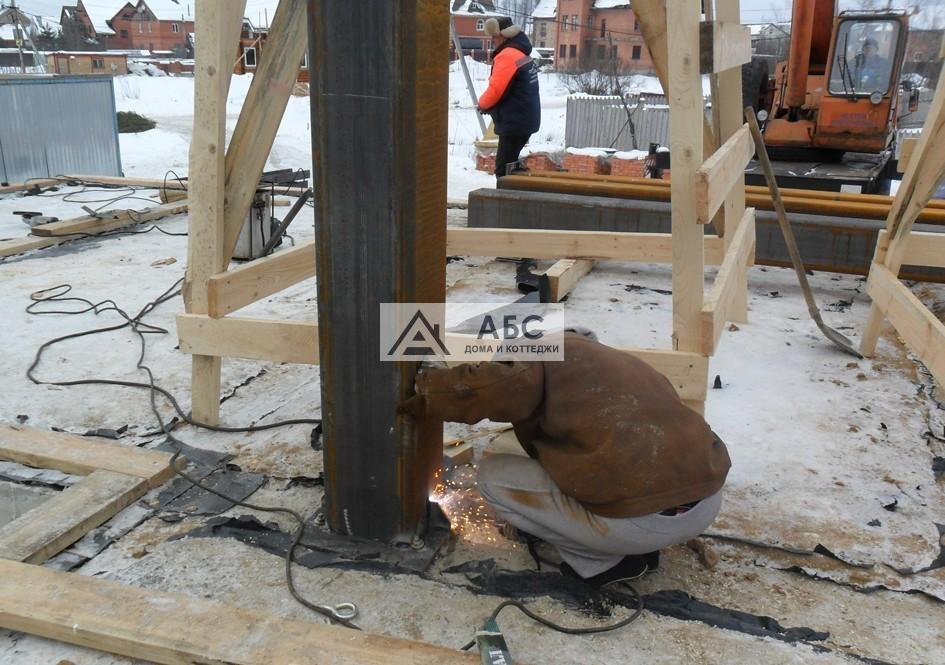

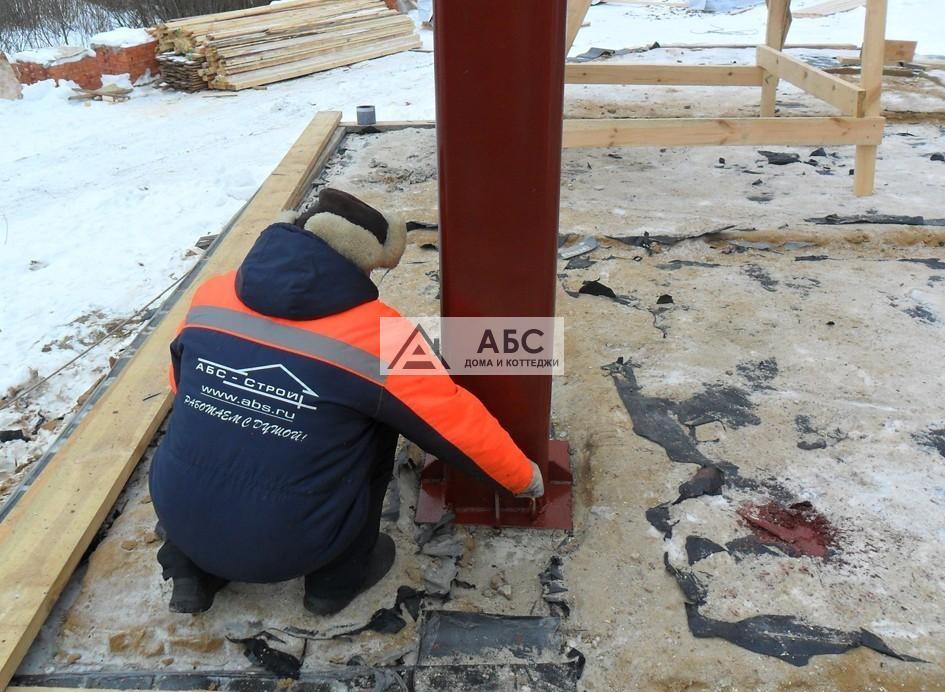

  • 4/5- Опорные колоны металлического каркаса (сечение 300х300 мм, толщина стали - 12 мм) поочерёдно устанавливали на закреплённые к фундаменту пластины, тщательно выравнивали, а затем приваривали.

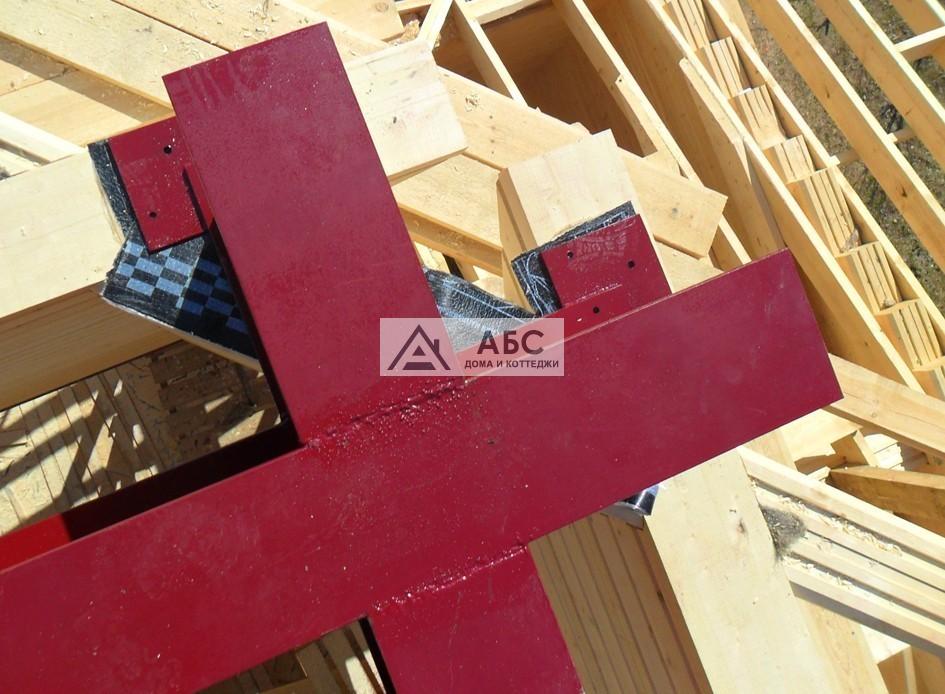

  • 6- К установленным колоннам закрепили мощные продольные и поперечные балки (двутавр 50Б2).

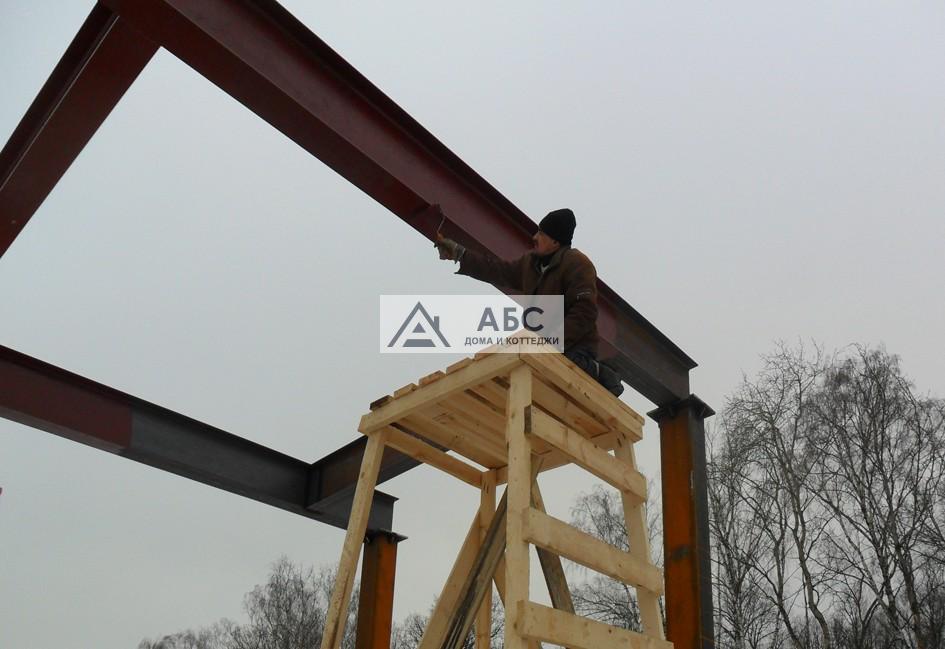

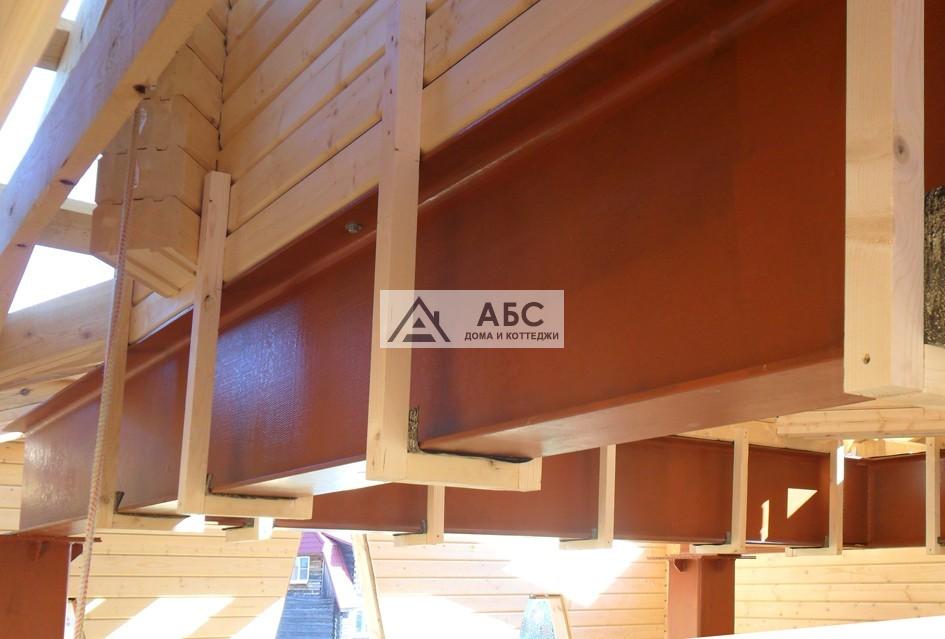

  • 7/8- Собранную металлическую конструкцию загрунтовали грунтом по ржавчине, а затем окрасили антикоррозионным составом
  • Возведение стен храма

  • 1- На строительную площадку автотранспортом доставили подготовленный в заводских условиях комплект деревянных элементов.

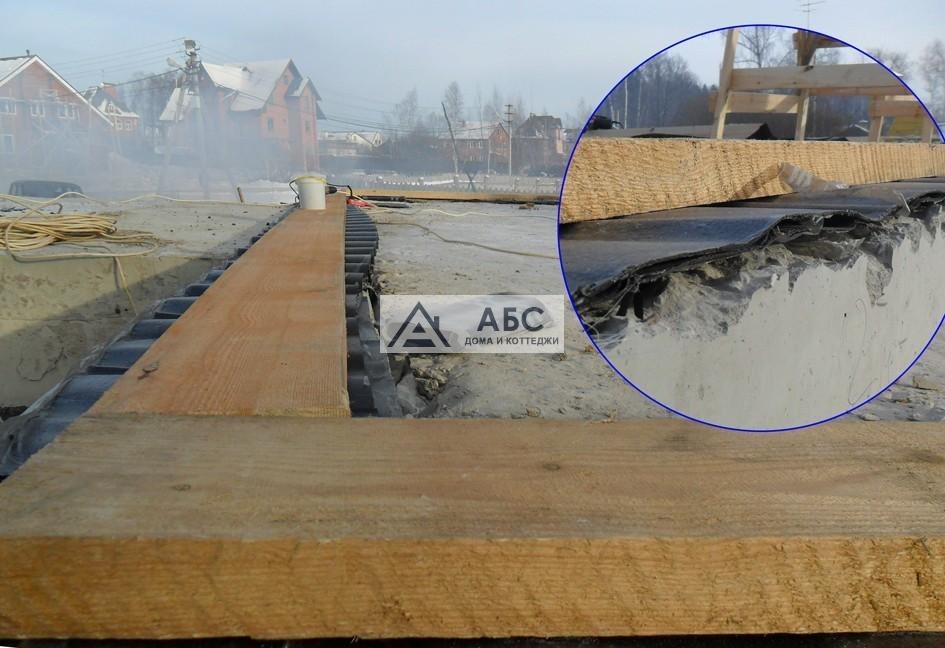

  • 2- По периметру будущих стен храма настелили в два слоя ленты гидроизоляционного материала, а затем на них уложили заранее обработанные антисептирующим составом подкладные доски и закрепили их к фундаменту анкерными болтами.

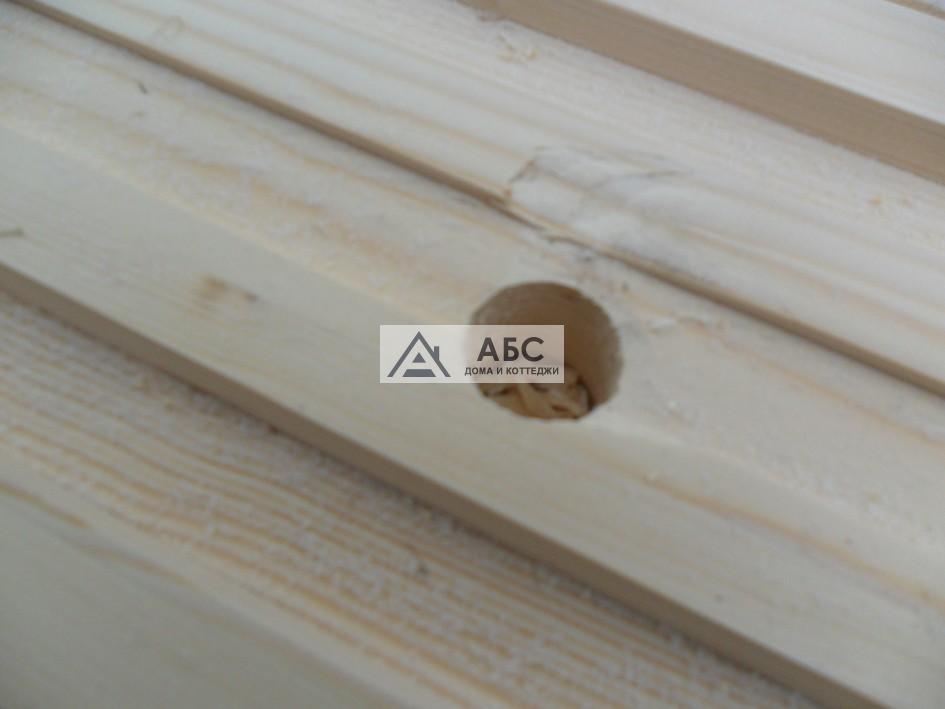

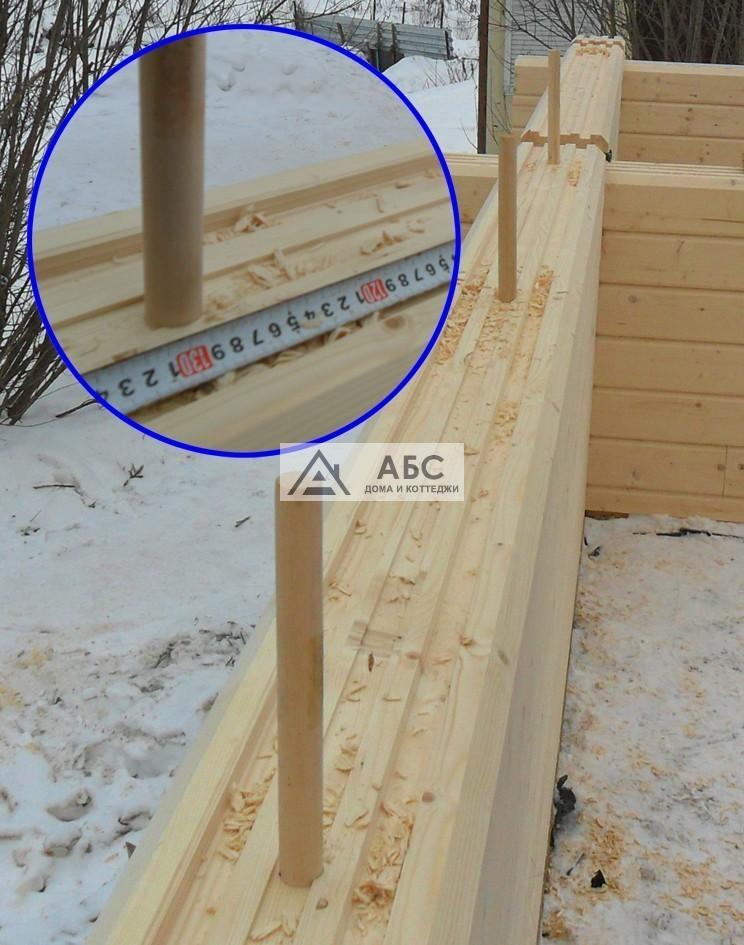

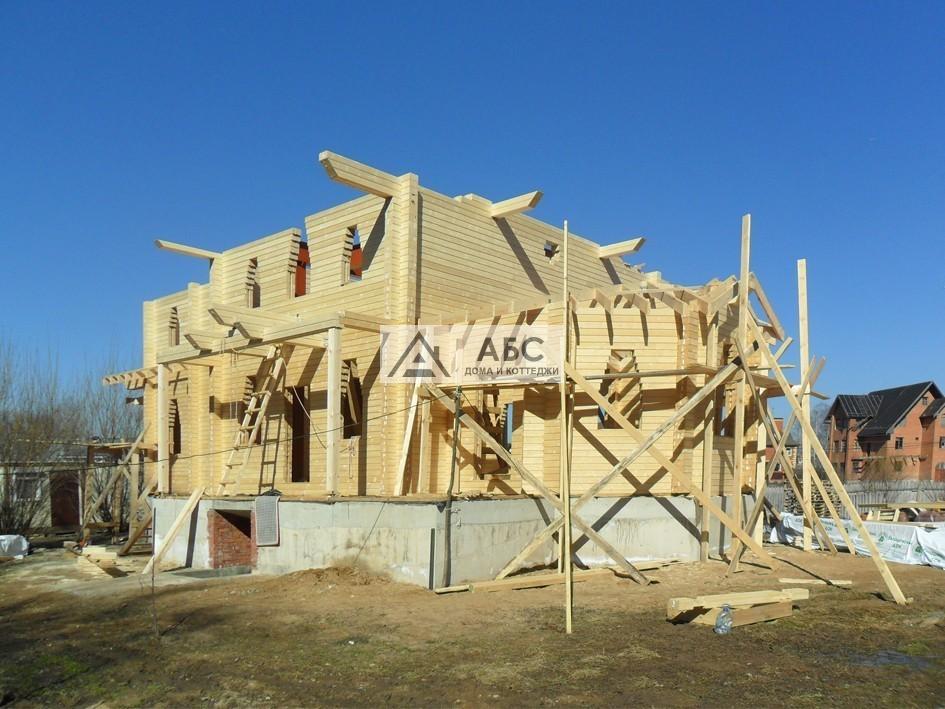

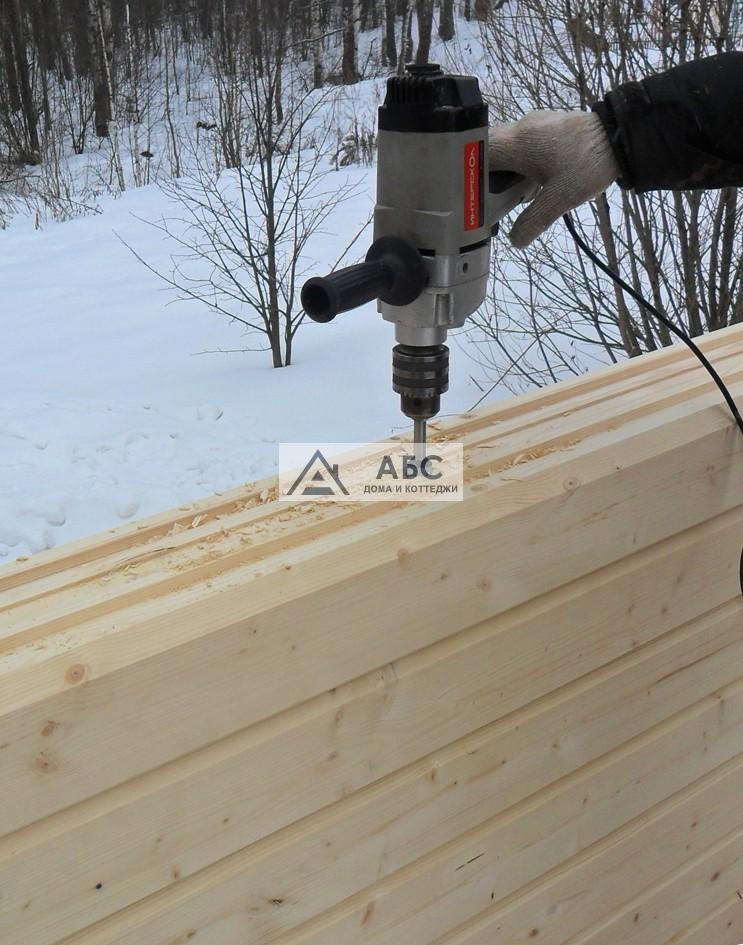

  • 3/4/5- Стены храма возвели из клеёного профилированного бруса сечением 208х130 мм. По вертикали брус соединяли деревянными нагелями диаметром 25 мм, шаг которых не превышал 1,3 м. Нагели утапливали в теле бруса на глубину не менее 1,5 диаметра нагеля, иначе при усадке бруса (величина усадки клеёных элементов не превышает 2%) есть вероятность, что их высунувшиеся концы помешают усадке вышележащего венца.

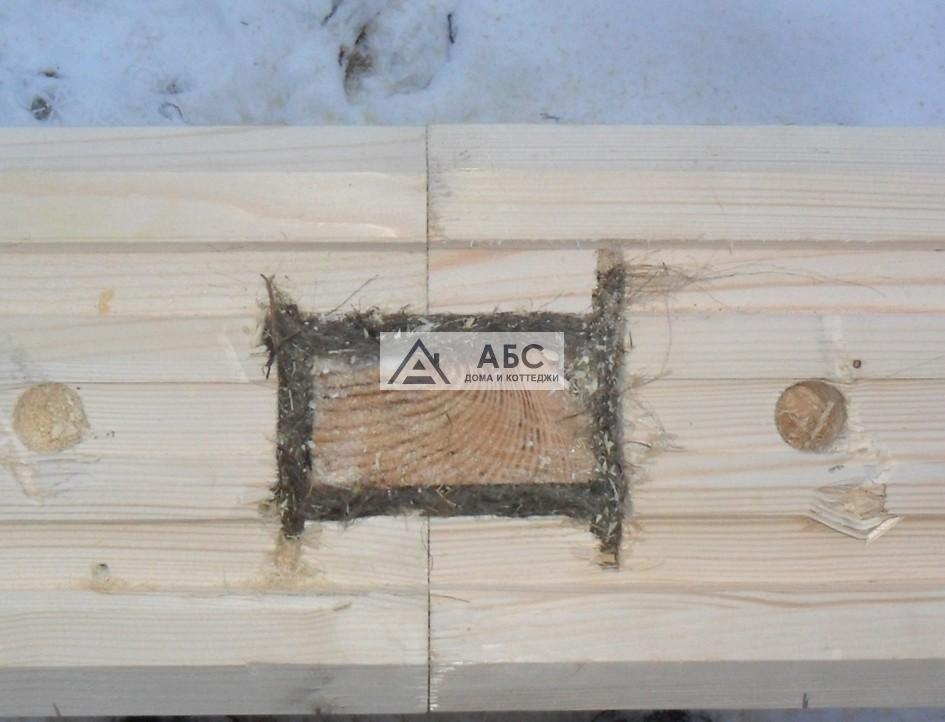

  • 6- По длине клеёные элементы соединяли с помощью шпонок. Конца сращиваемых элементов при этом фиксировали нагелями

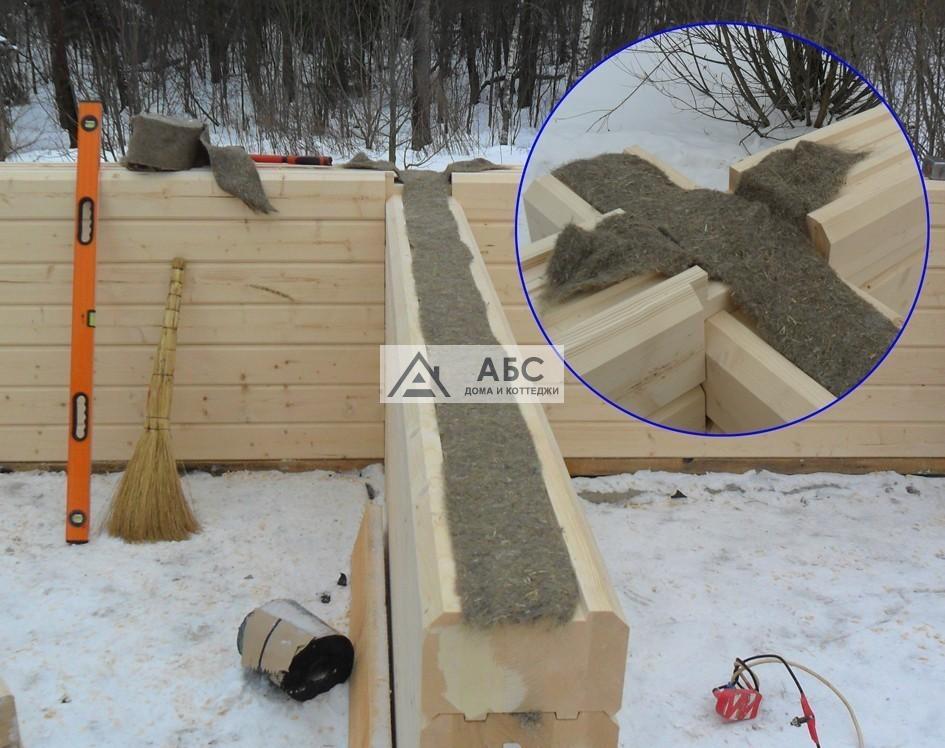

  • 7- Все продольные соединения бруса уплотнили с помощью лент льно-джутового полотна толщиной 6 мм (плотность 410 г/м2).

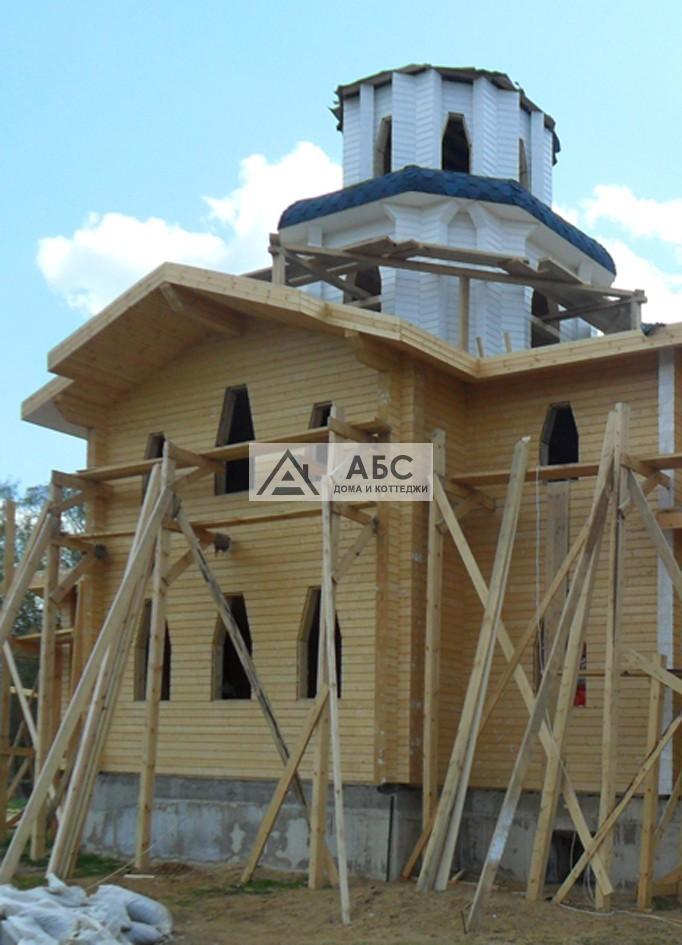

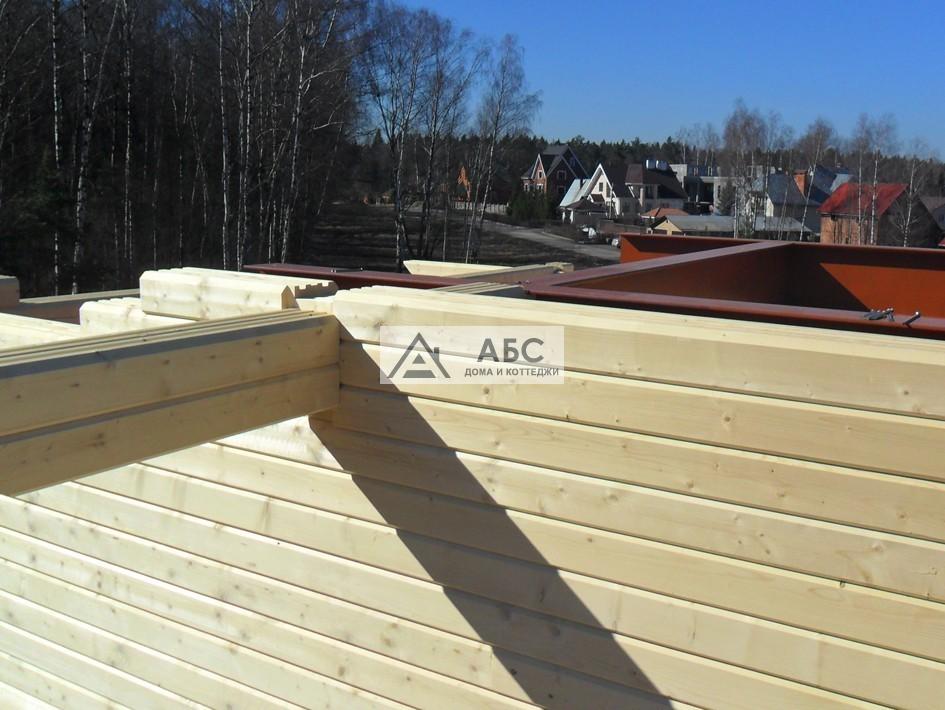

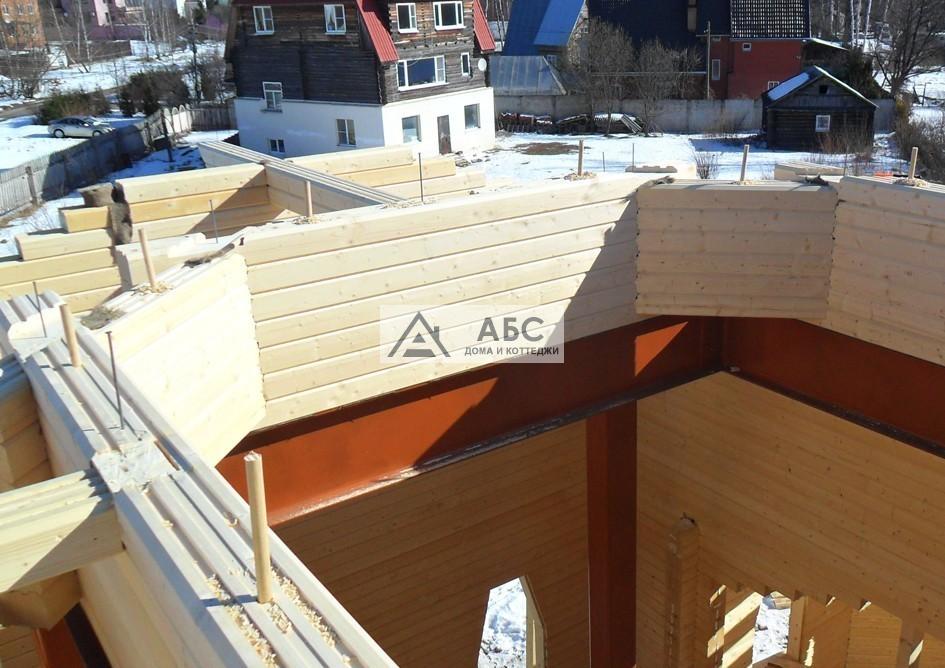

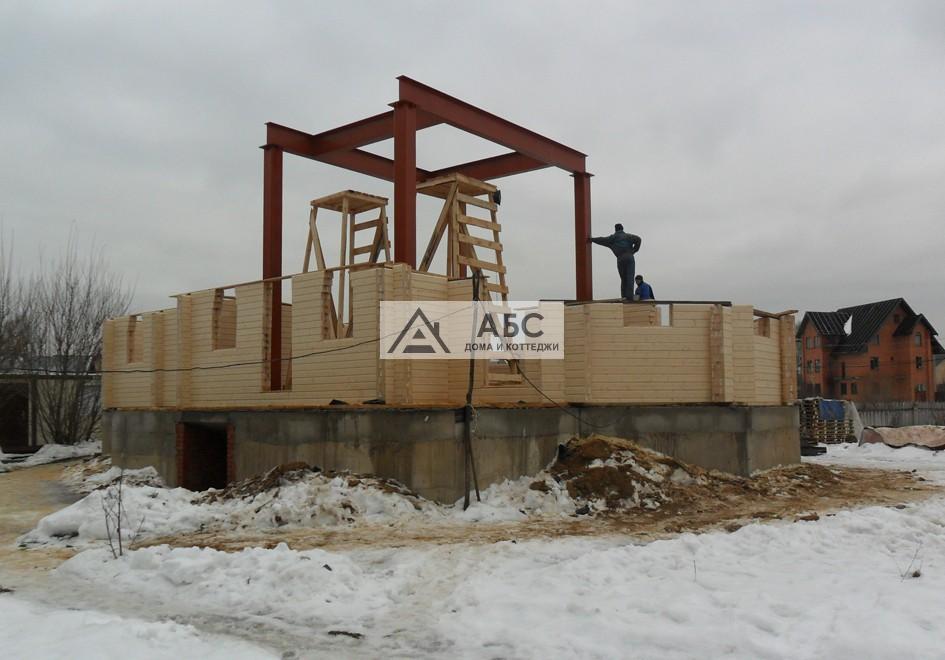

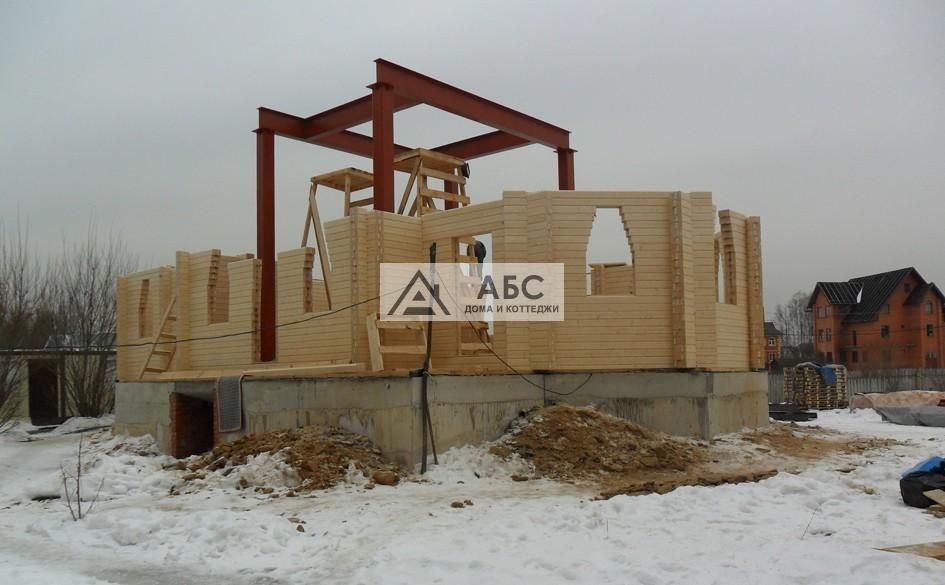

  • 8/9/10/11- Возведение стен продолжали до тех пор, пока их высота не сравнялась с высотой оказавшегося внутри сруба металлического силового каркаса

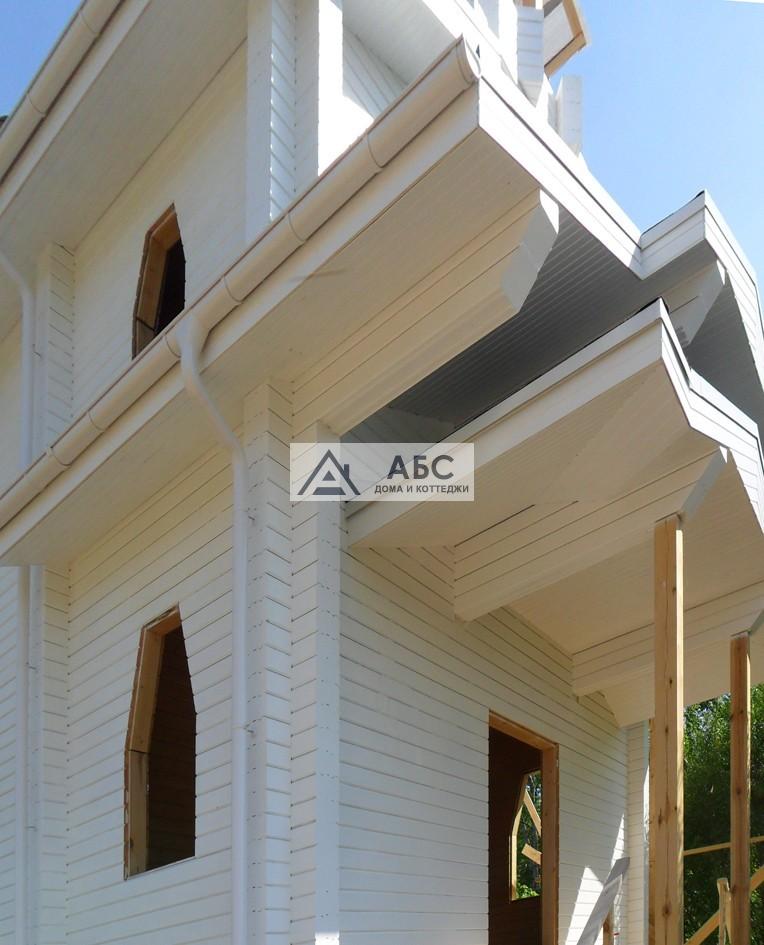

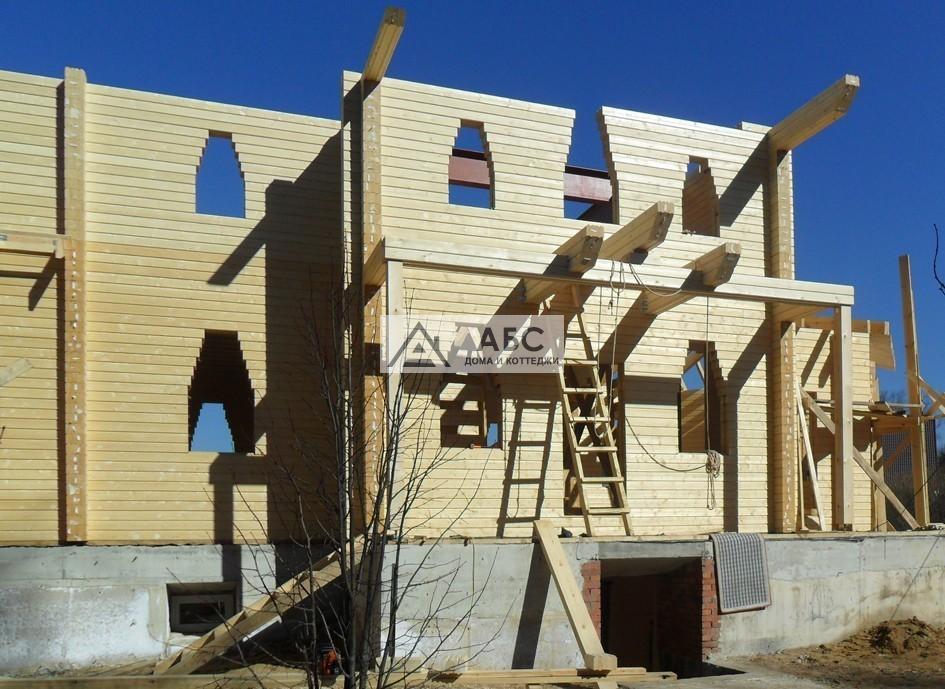

  • 12- Оконные проёмы в стенах имеют необычную – стрельчатую форму
  • Барабан основного купола

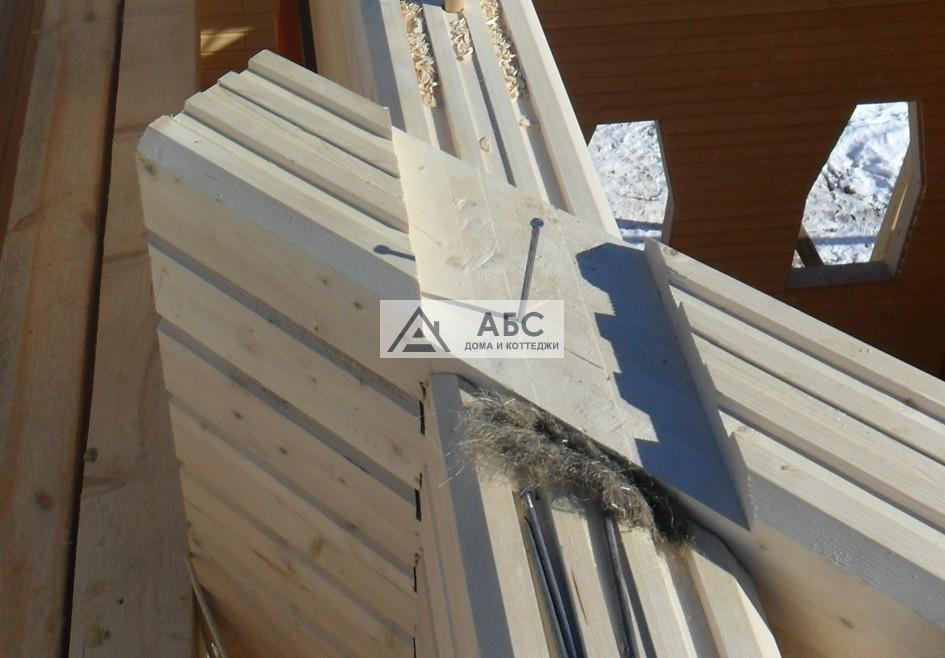

  • 1/2- Восьмигранный барабан основного купола храма опирается на металлический силовой каркас. Его угловые соединения имели форму, представленную на фото 4
  • 3- Стены барабан соединили со стенами храма мощными наборными деревянными балками.
  • 4/7- Над первым барабаном возвели второй – он тоже имел 8 граней, но его «диаметр» был значительно меньше.

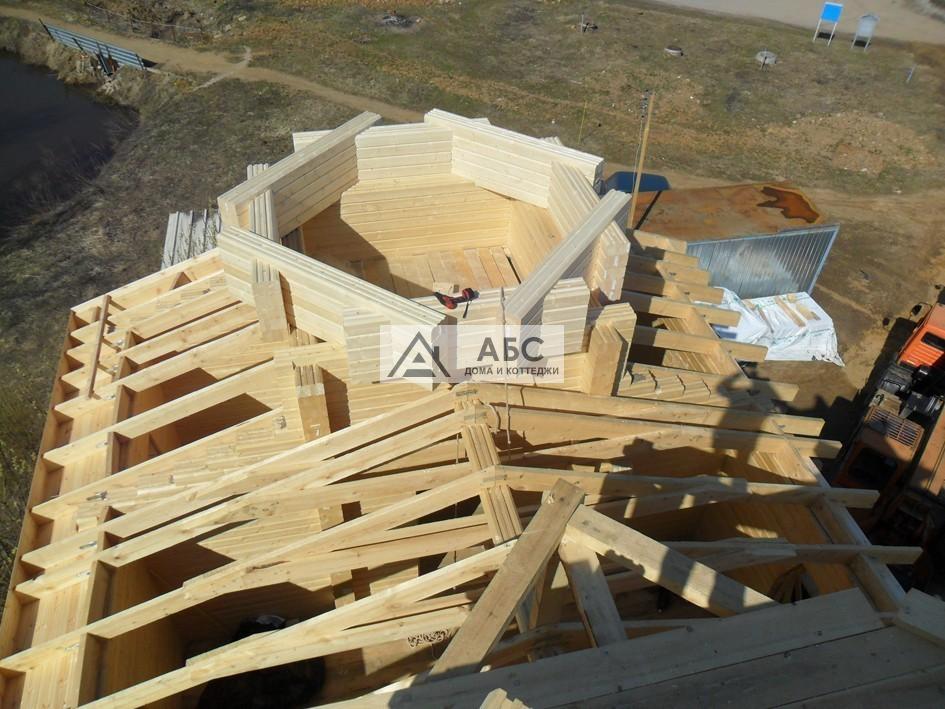

  • 5/6- Верхний барабан увенчала силовая металлическая конструкция, на которую впоследствии установили сам купол (его изготовлением и монтажом занималась компания, специализирующаяся именно на таких проблемах)
  • Барабан колокольни

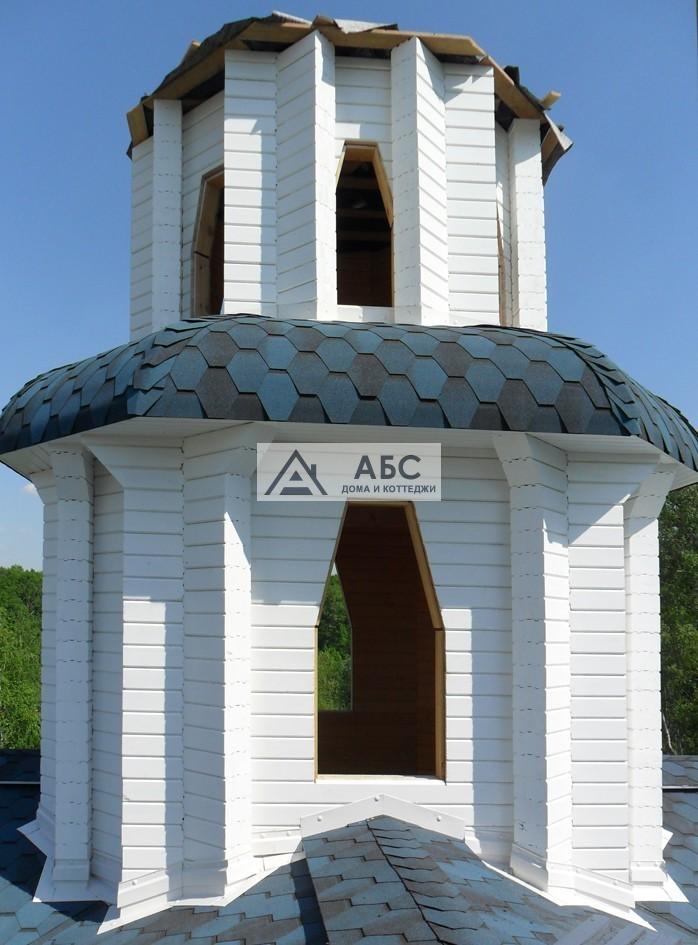

  • 1- Основание барабана колокольни также имело срубовую восьмигранную конструкцию.

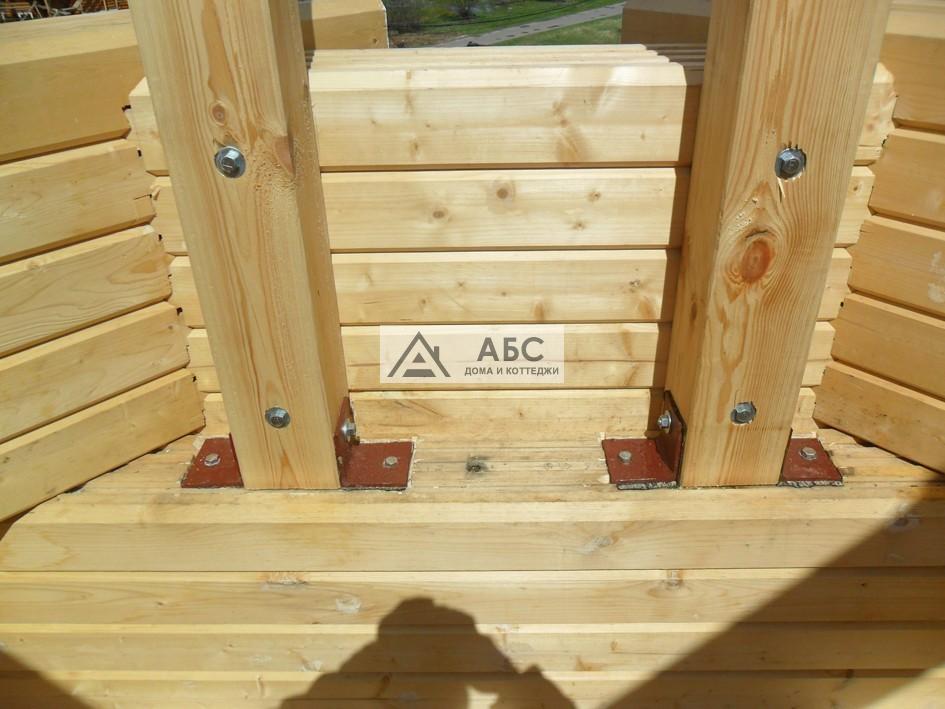

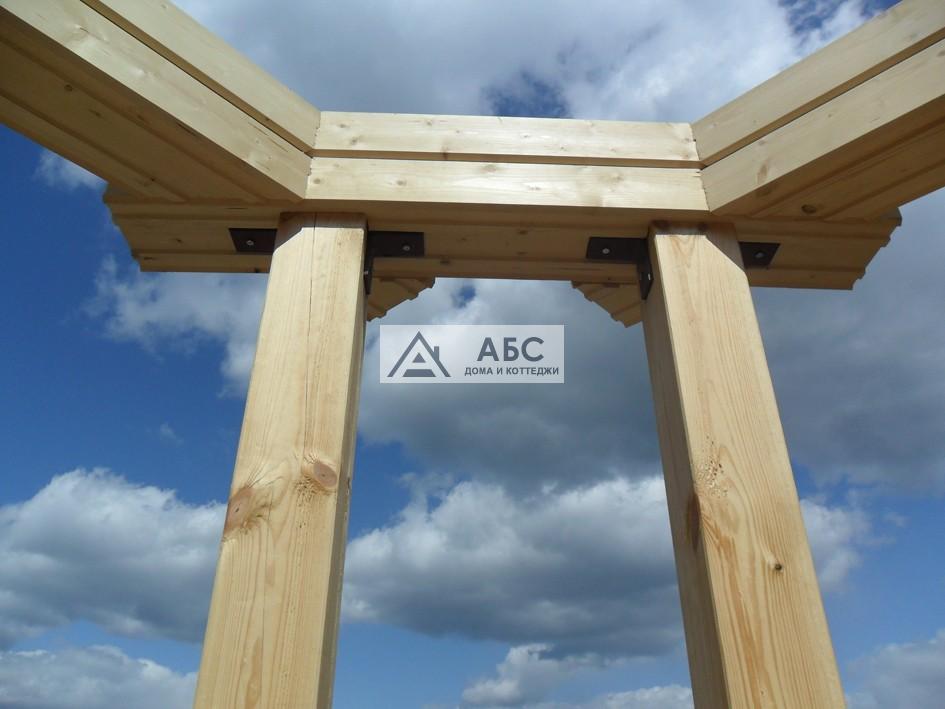

  • 2- К собранному на основе клеёных балок перекрытию и основанию барабана колокольни с помощью мощных металлических уголков и болтов закрепили 8 колонн-опор сечением 200х200 мм.

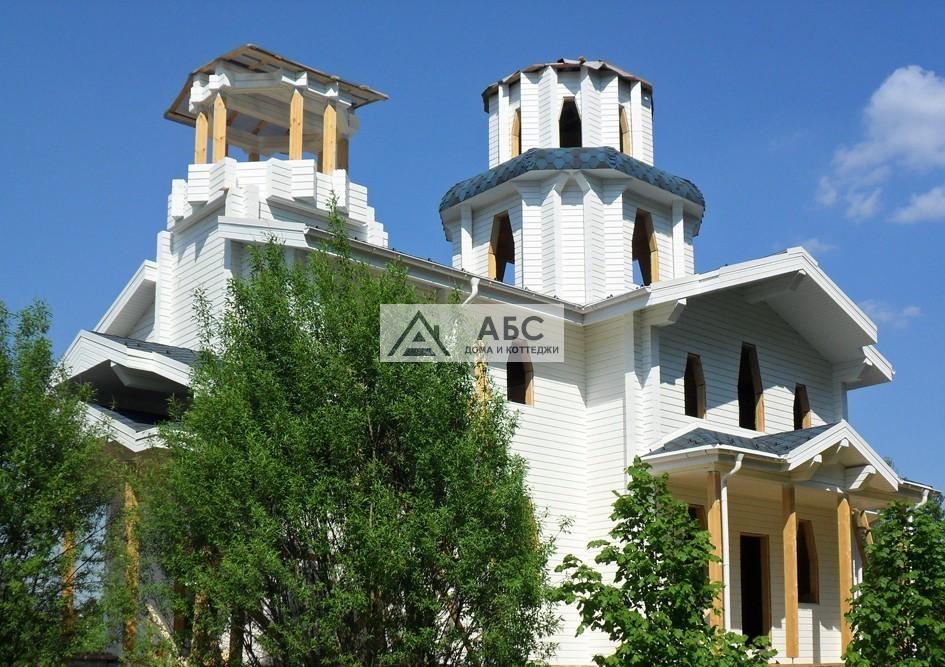

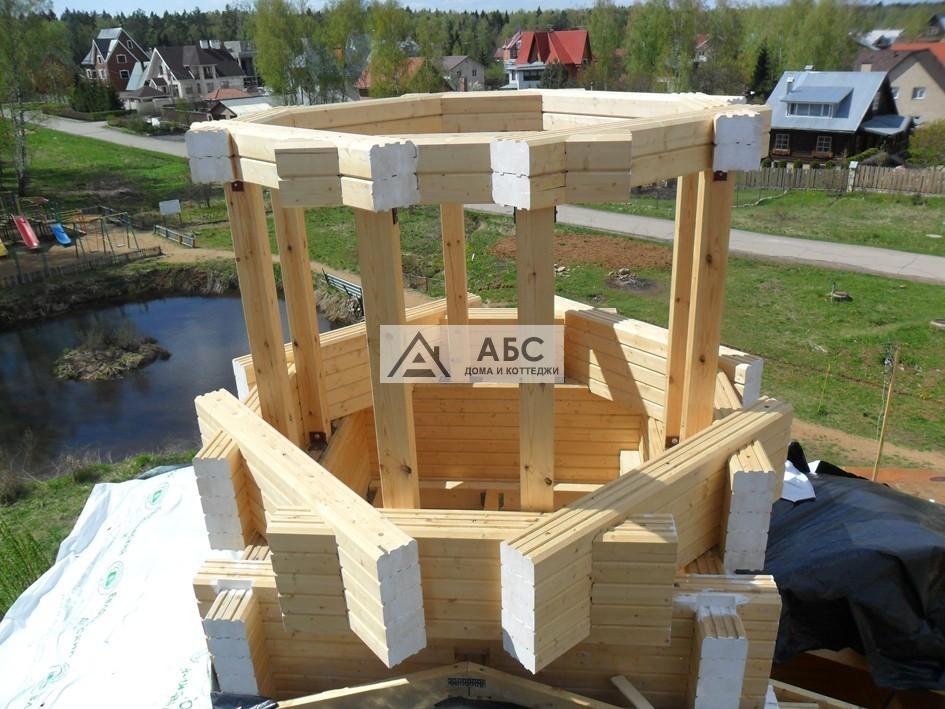

  • 3/4/5- Колонны увенчала верхняя часть барабана, собранная из двух рядов клеёного бруса.

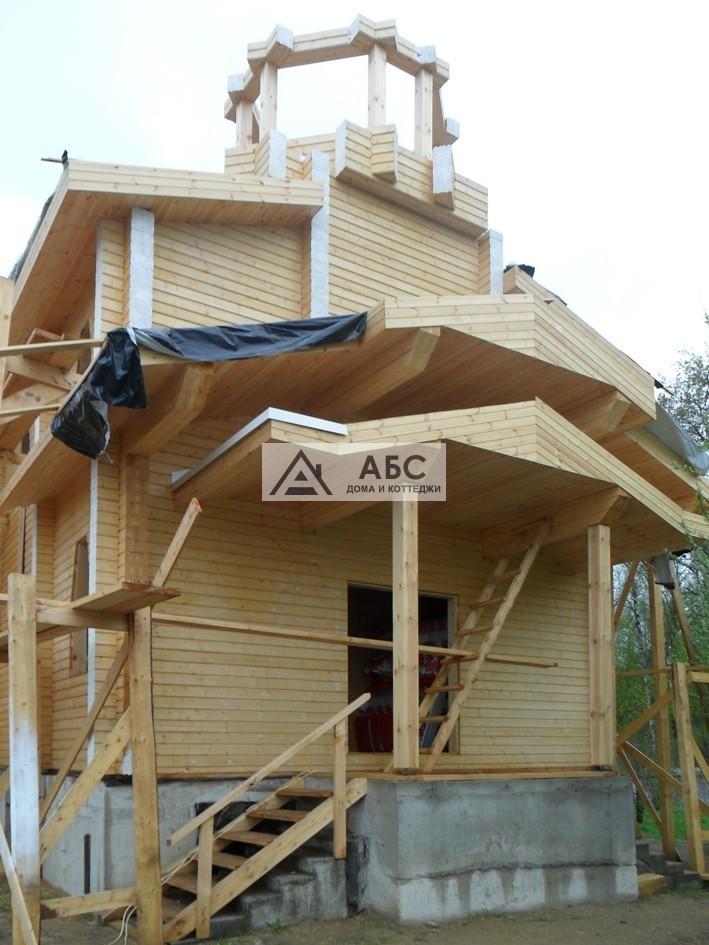

  • Стропильная конструкция

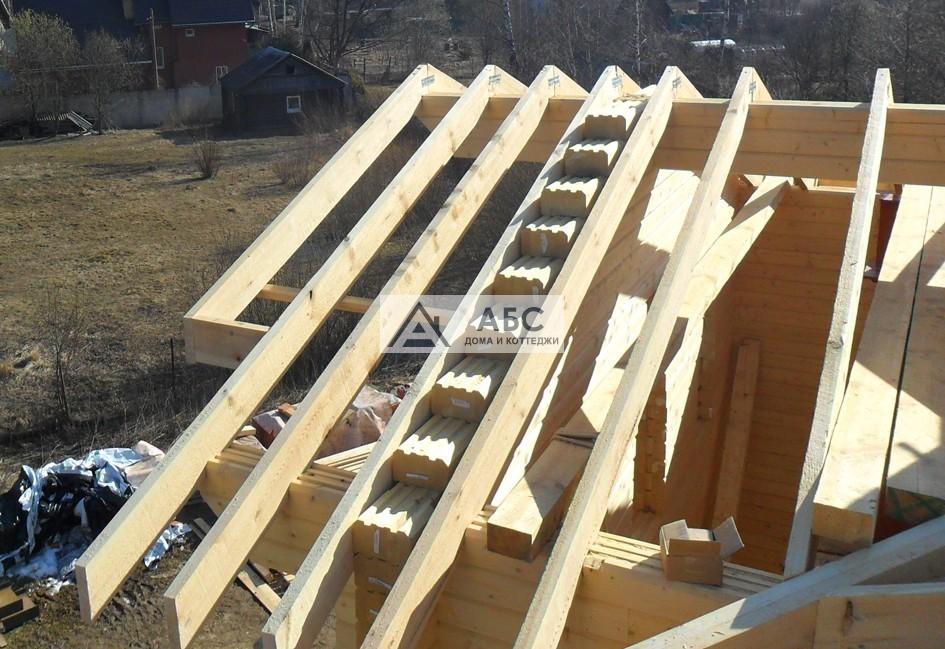

  • 1- Стропильную систему создали из заранее антисептированных досок сечением 200х50 мм.

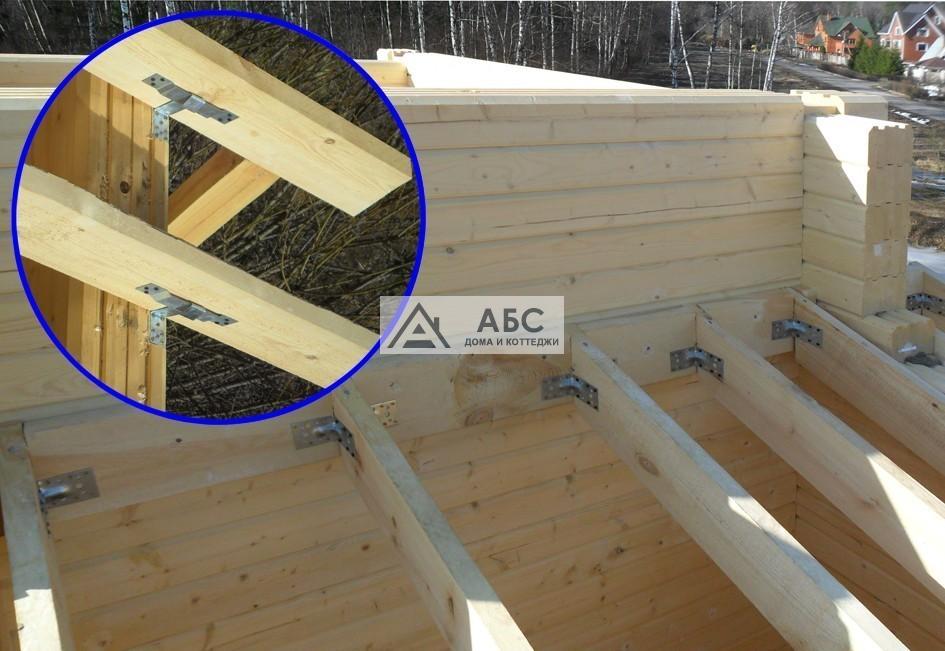

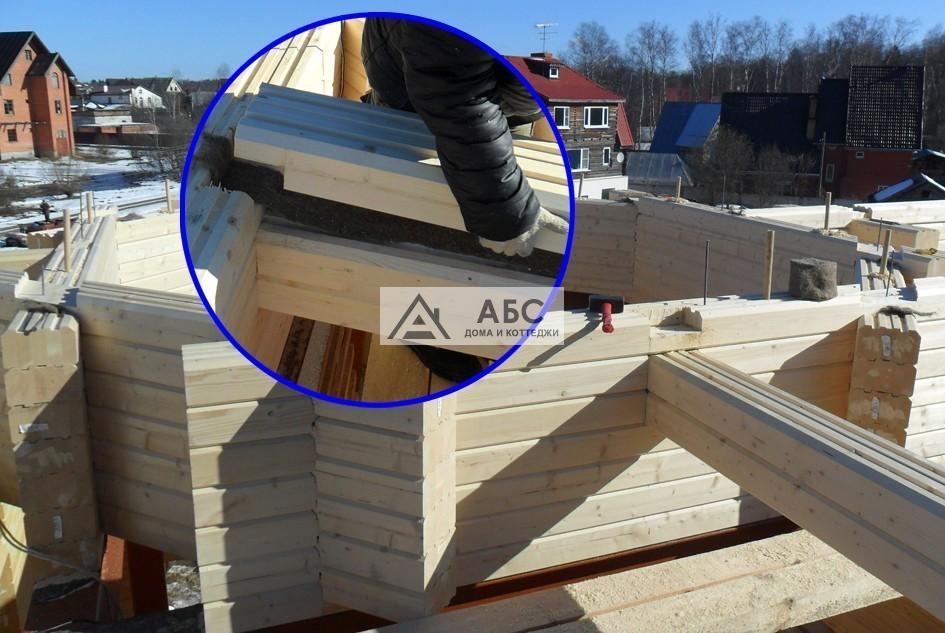

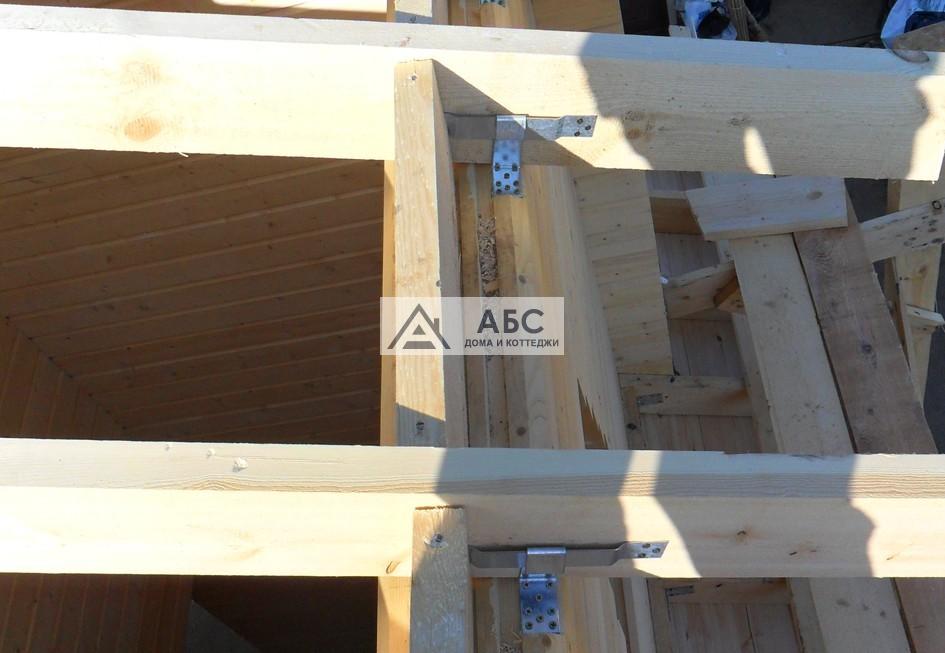

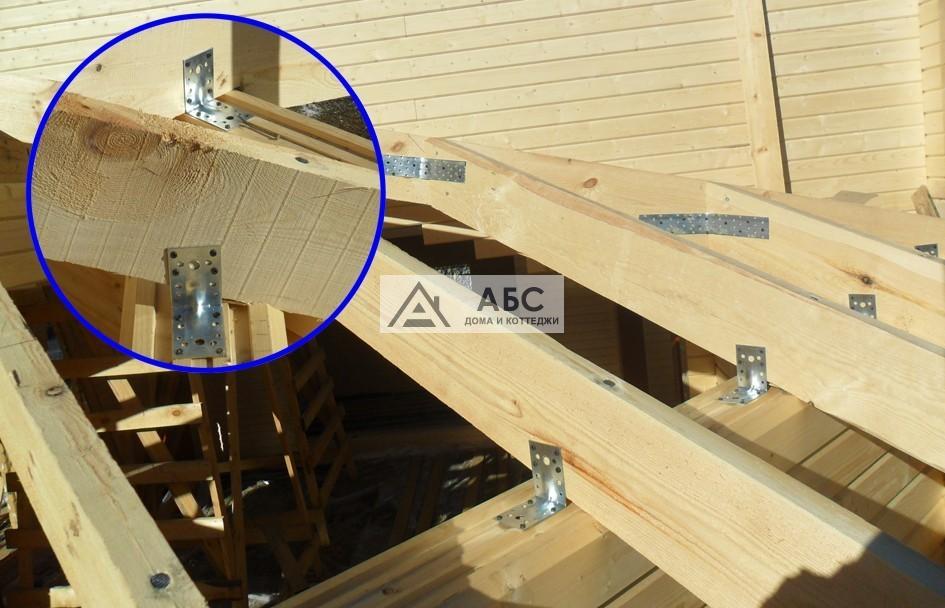

  • 2- К мауэртату стропильные ноги закрепили с помощью подвижных (скользящих) металлоэлементов.

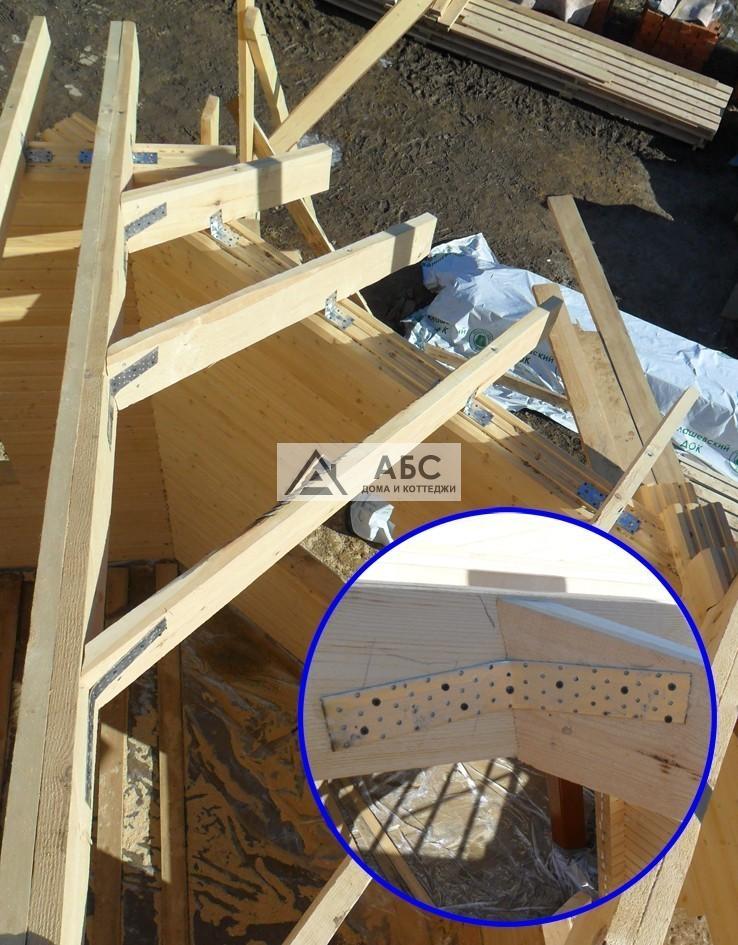

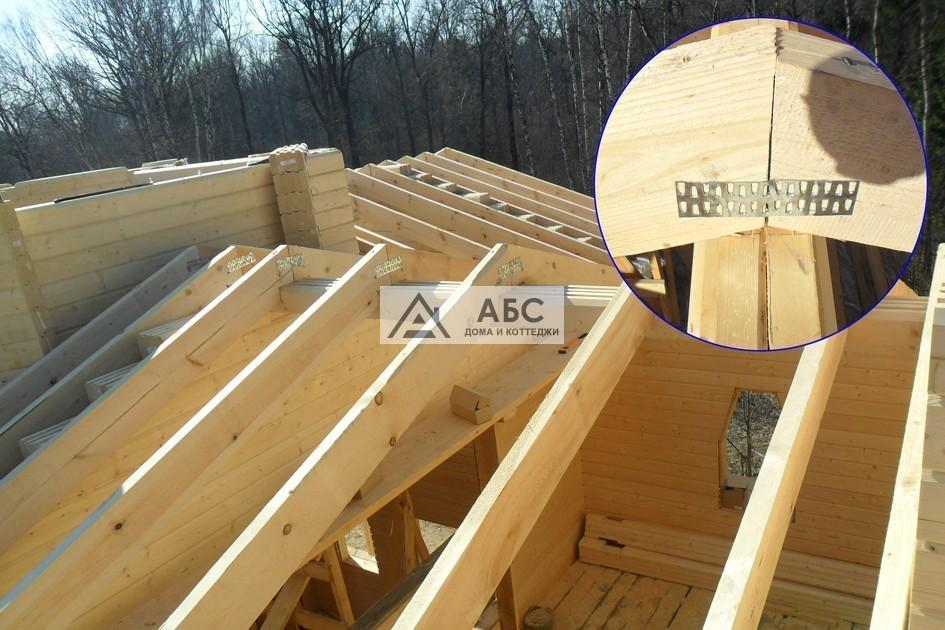

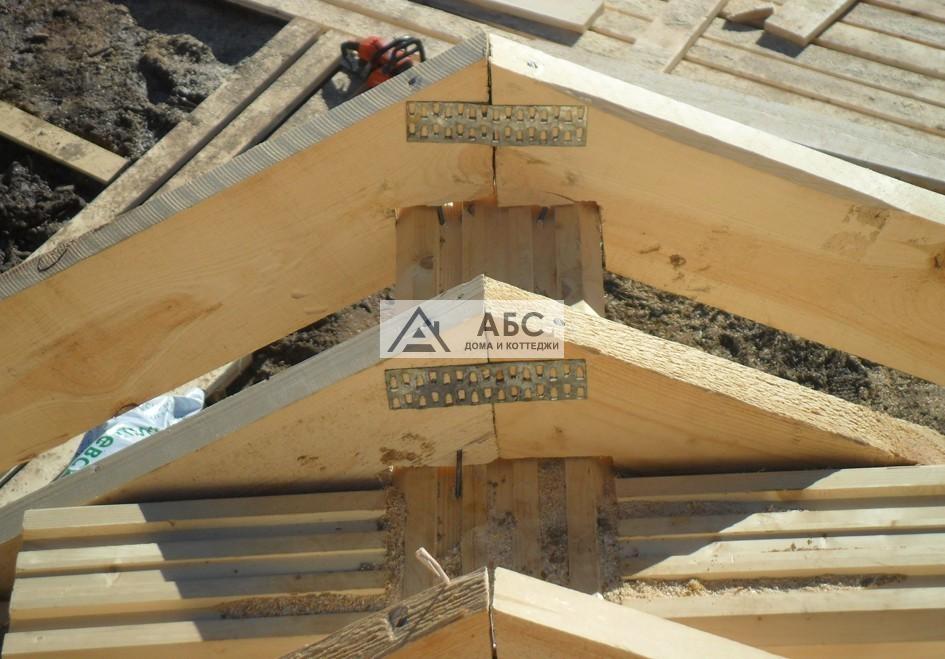

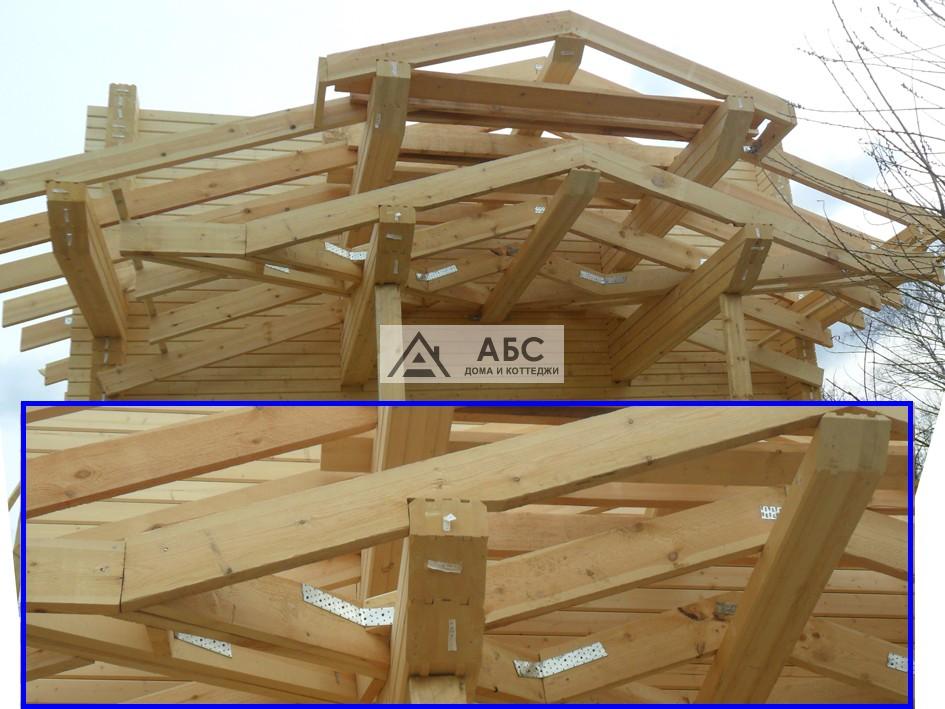

  • 3/4- Над коньком стропильные ноги скрепили между собой с помощью перфорированных пластин и саморезов, а также металлических зубчатых пластин (МЗП)
  • 5/6- Конструкцию вальм крыши создали из досок того же сечения. К стропилам и мауэрлату элементы этих конструкция закрепили жестко, поскольку все они имеют небольшие размеры.
  • 7- Крыша над боковыми притворами храма также имела стропильную конструкции – и её элементы закрепили к мауэрлату сколзящими элементами.

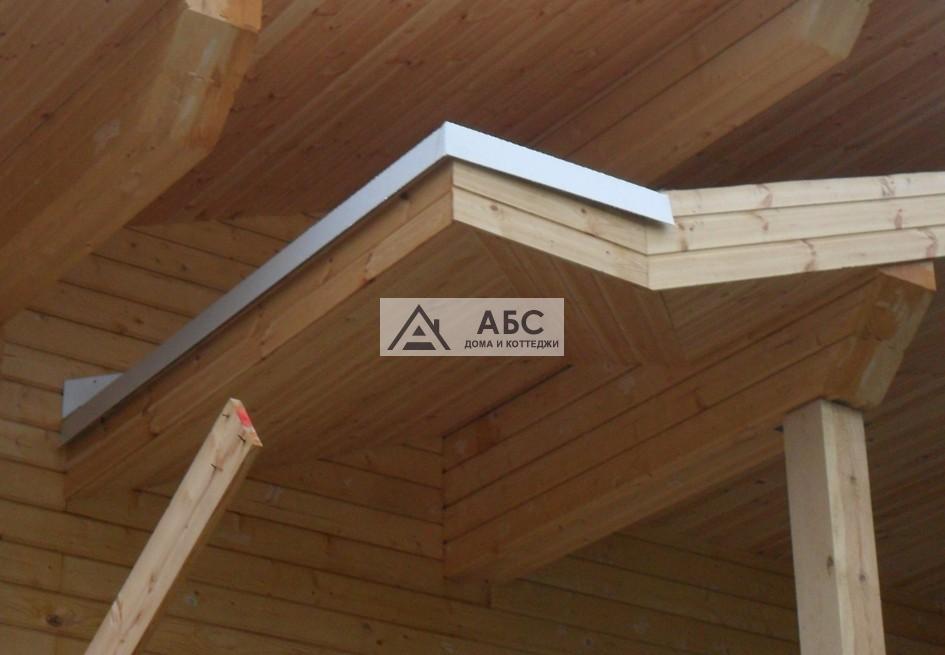

  • 8- Навес над входом также имеет жесткую конструкцию. Он опирается на выпуски бруса из стены и четыре вертикальные колонны-опоры, под которыми установлены винтовые компенсаторы усадки.

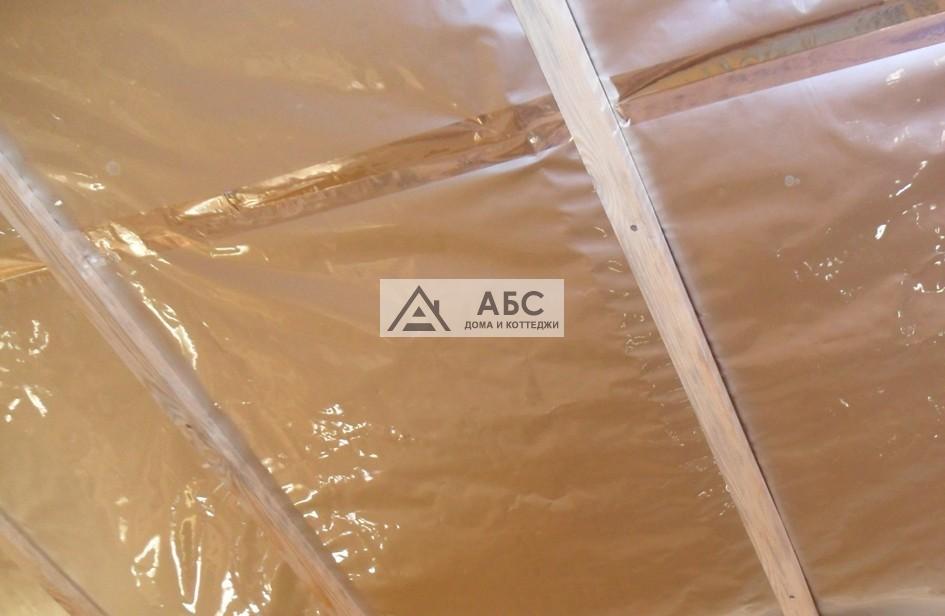

  • 9- Снизу к стропильным ногам закрепили полотна пароизоляции, прижав их реками контробрешетки.

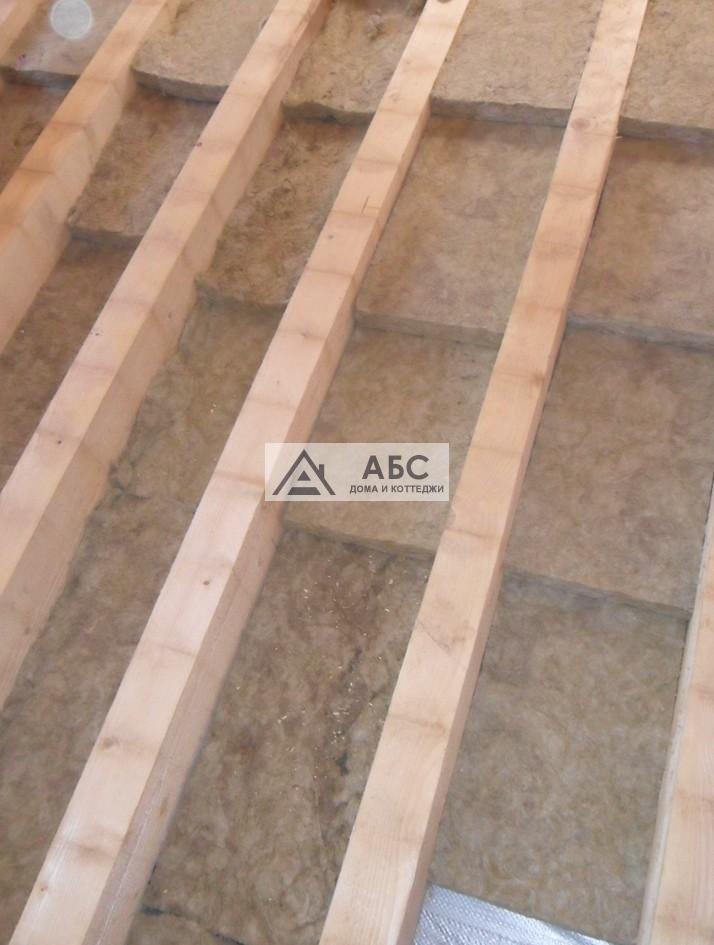

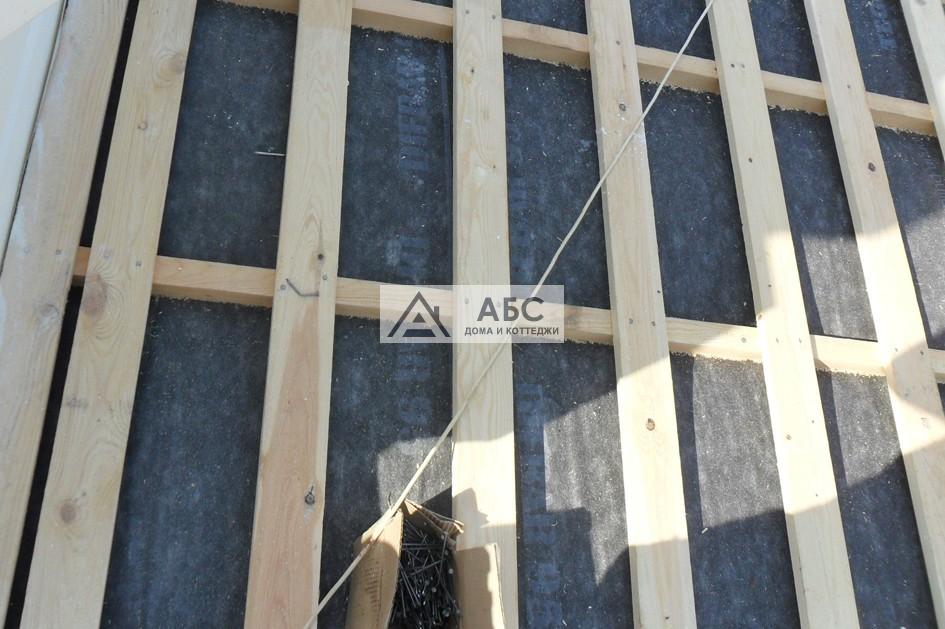

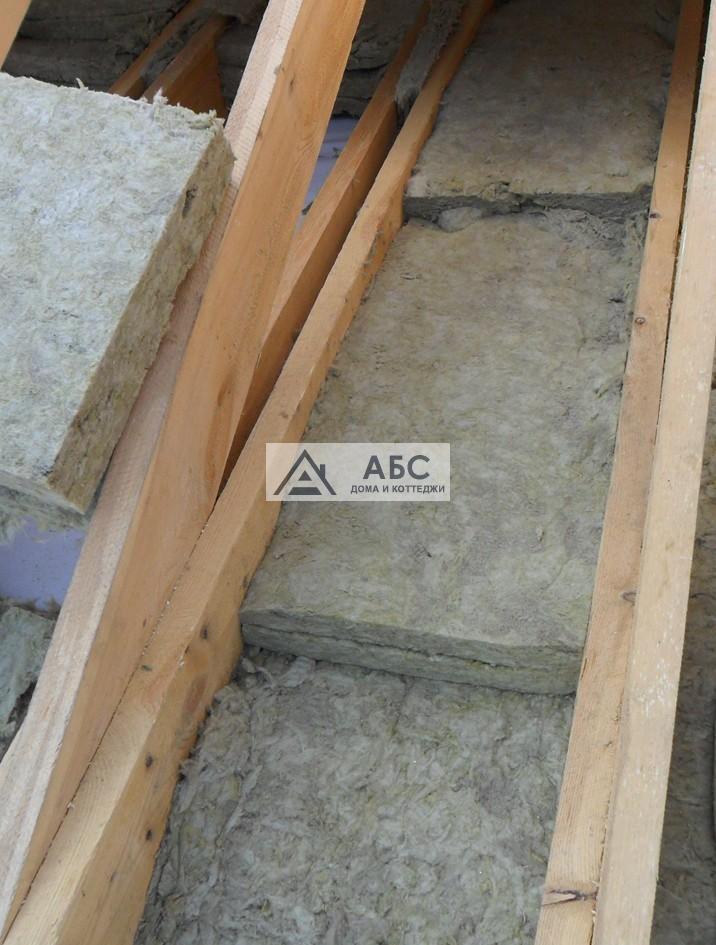

  • 10/11/12- Между стропилами послойно уложили плиты минераловатного утеплителя (общая толщина слоёв 200 мм) и прикрыли его сверху полотнами паропроницаемой мембраны, которые также прижали к стропилам контробрешеткой (50х50 мм). К рейкам контробрешетки прибили обрешетку из доски 100х25 мм (шаг обрешетки 350 мм).
  • Кровля

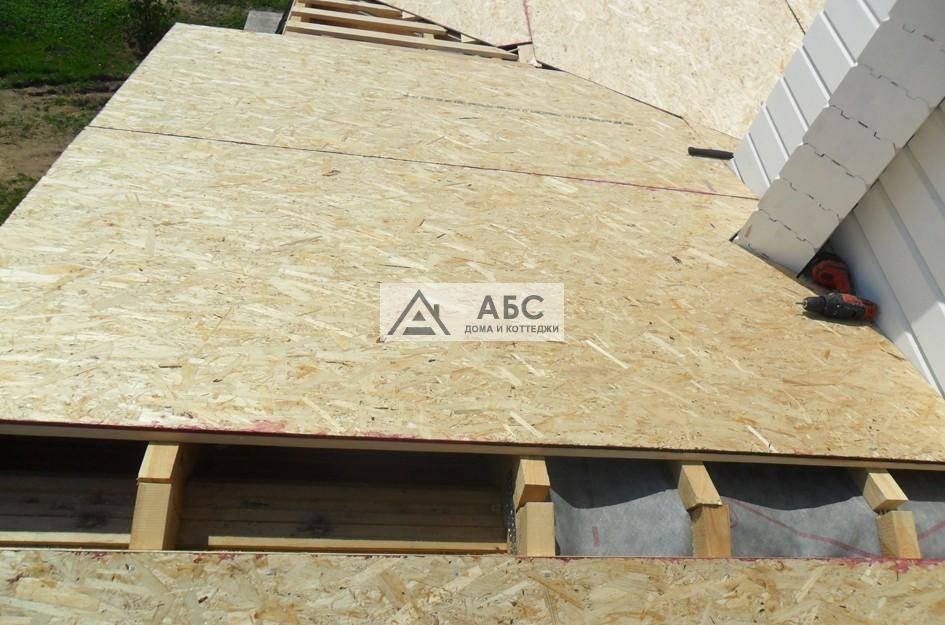

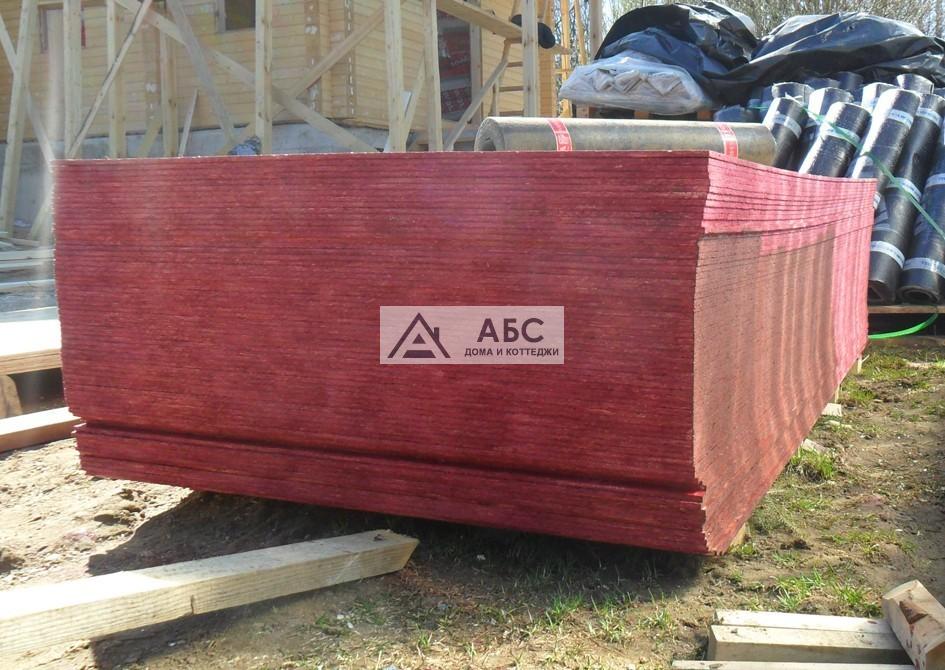

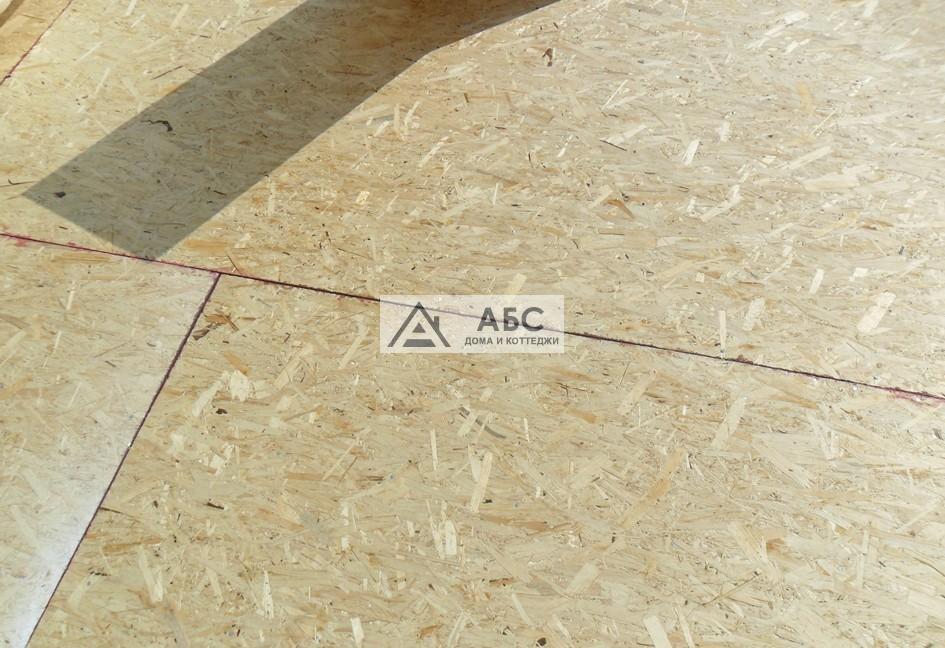

  • 1/2- Прежде чем приступить к созданию сплошного настила из ОСП-плит строители обработали их торцы гидрофобизирующим составом.
  • 3/4- Все без исключения элементы крыши имели вентилируемую конструкцию, в которую воздух поступает со стороны свеса, а выходи над коньком
  • 5- По периметру всех элементов крыши закрепили металлические капельники.

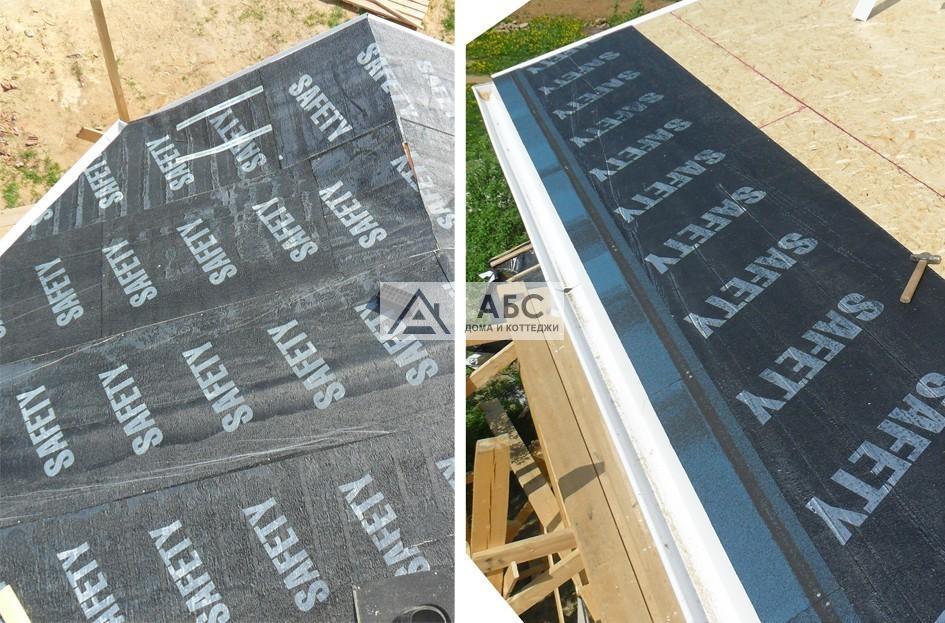

  • 6- Если на козырьке над крыльцом из-за малого угла наклона пришлось создавать сплошной гидроизоляционный ковёр, то на основной кровле дополнительно гидроизолировали только свесы и ендовы.

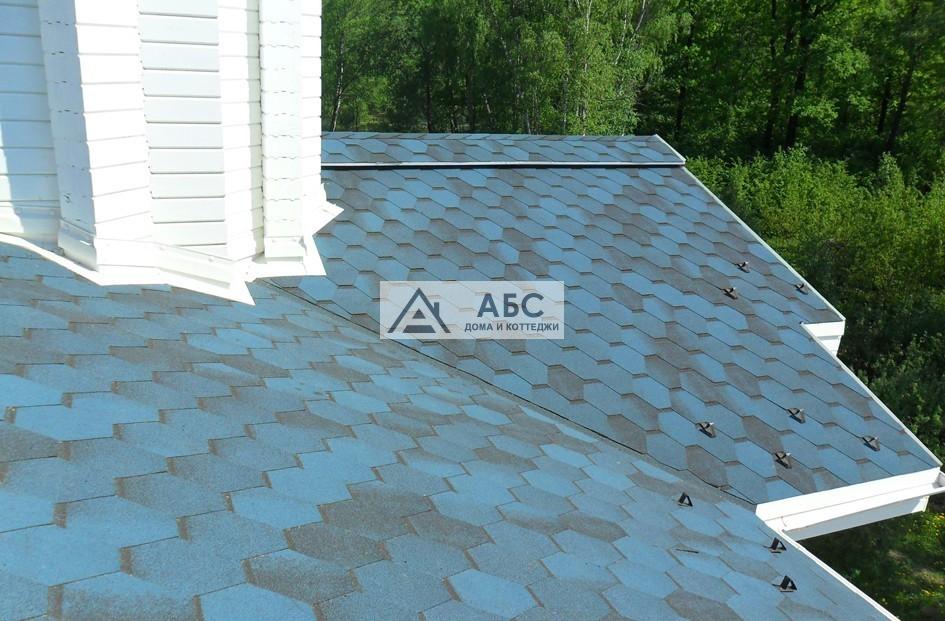

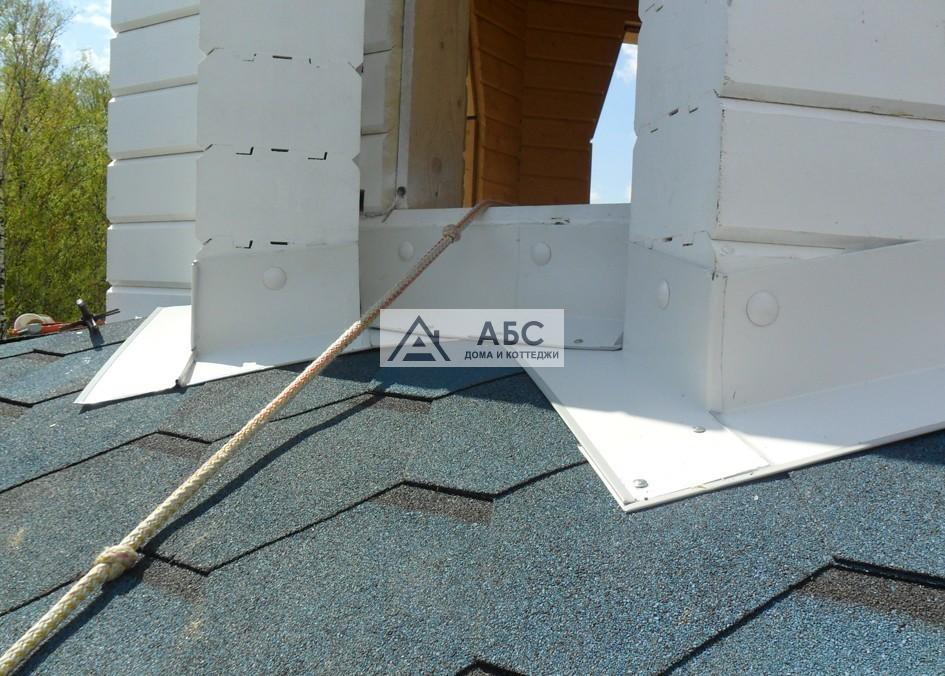

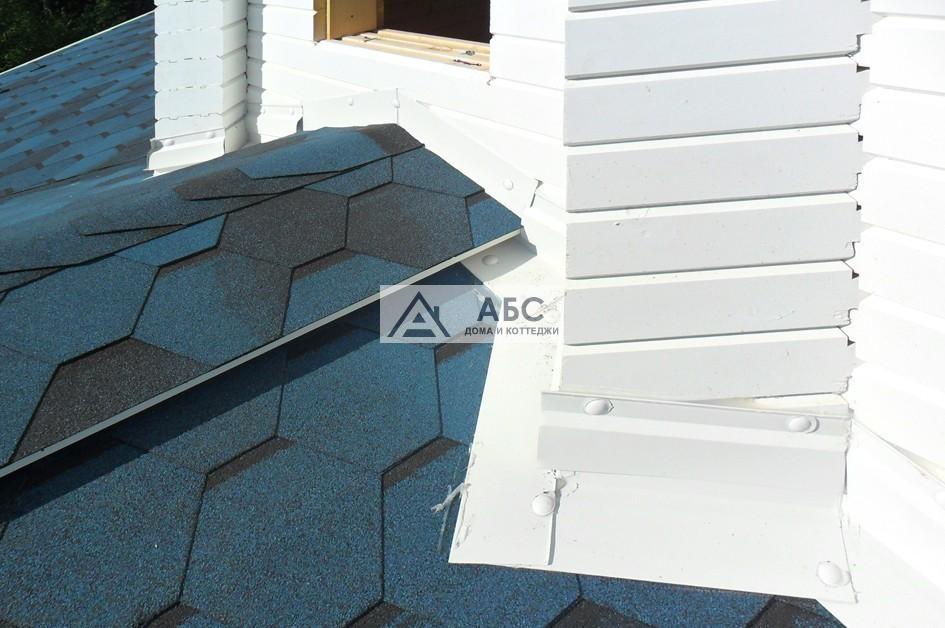

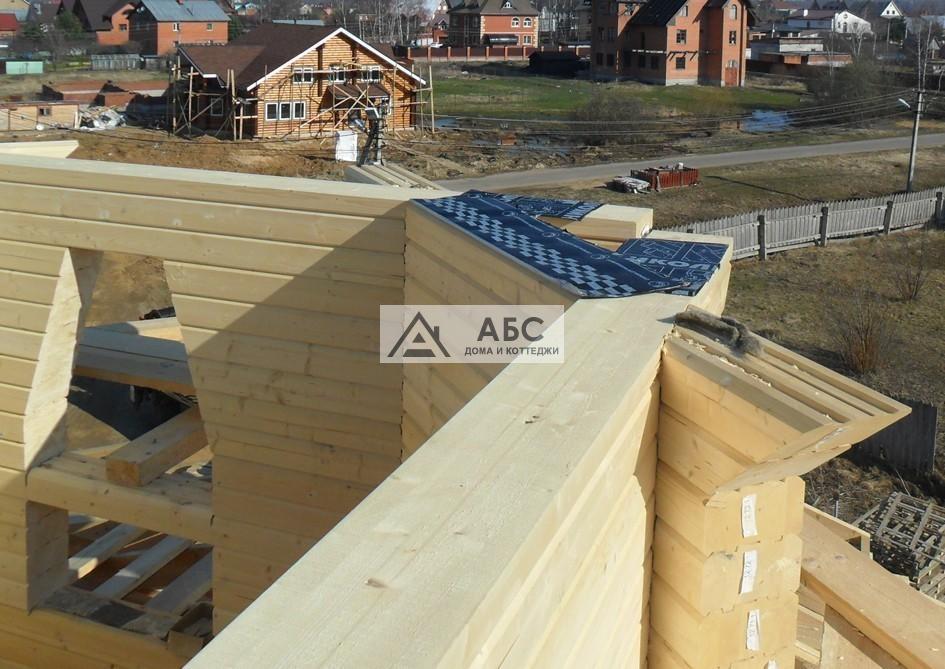

  • 7/8- Кровельное покрытие создали из мягкой битумной черепицы компании Tegola. В зонах примыкания кровельного материала к брусовым стенам установили металлические отливы.
  • Отделка барабана основного купола

  • 1- Внутренняя отделка стен храма по-спартански проста – их отшлифовали, а затем покрыли бесцветным биовлагозащитным составом.

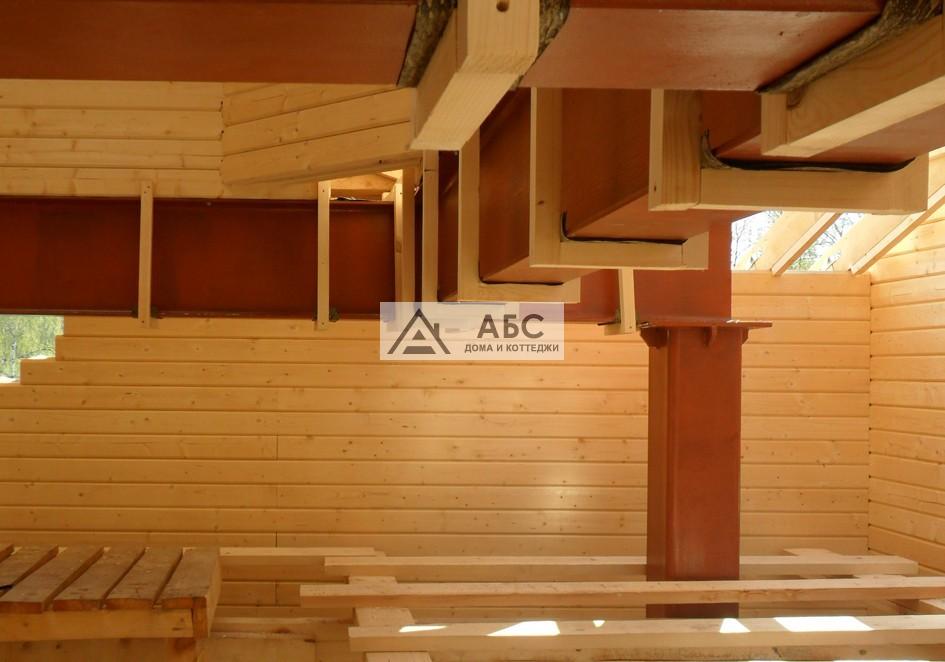

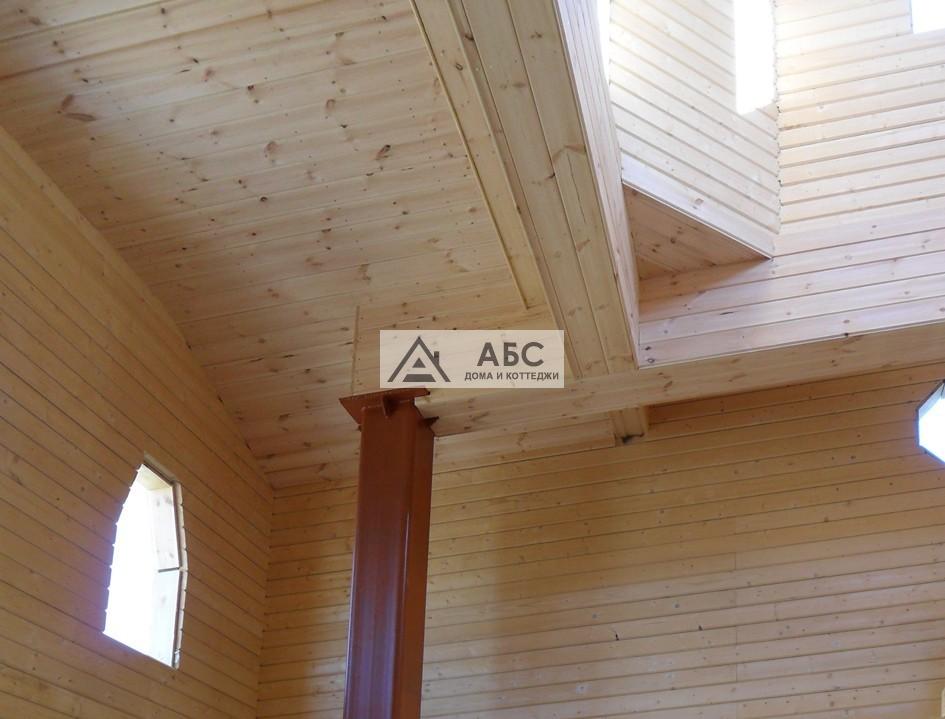

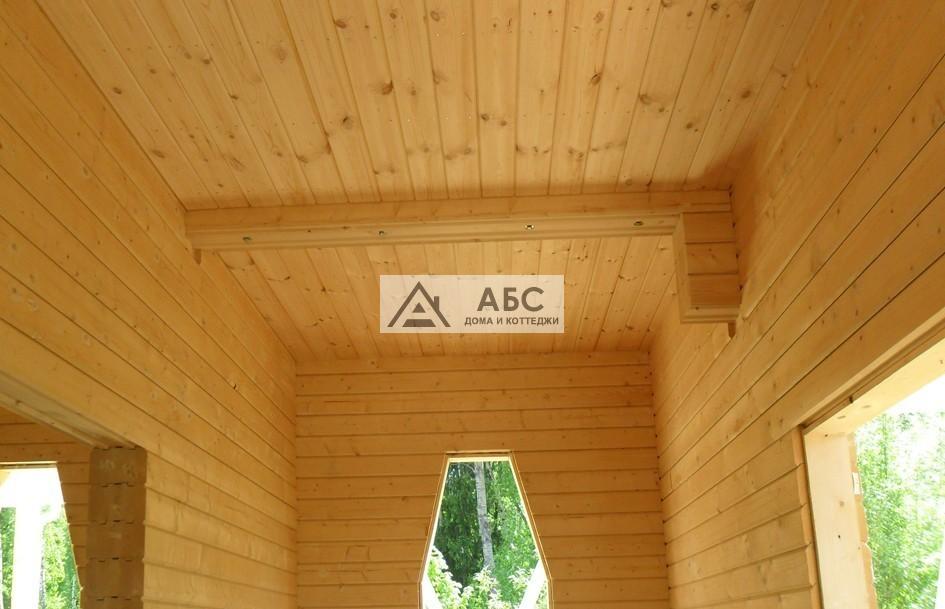

  • 2/3/4- Вдоль горизонтальных элементов металлического силового каркаса создали каркас деревянный. В пространство между его элементами уложили плиты миниральной ваты, которые прикрыли полотнами пароизоляции, а затем обшили созданную конструкцию доской, имитирующей брус. Вертикальные металлические колонны оставили видимыми в интерьере.

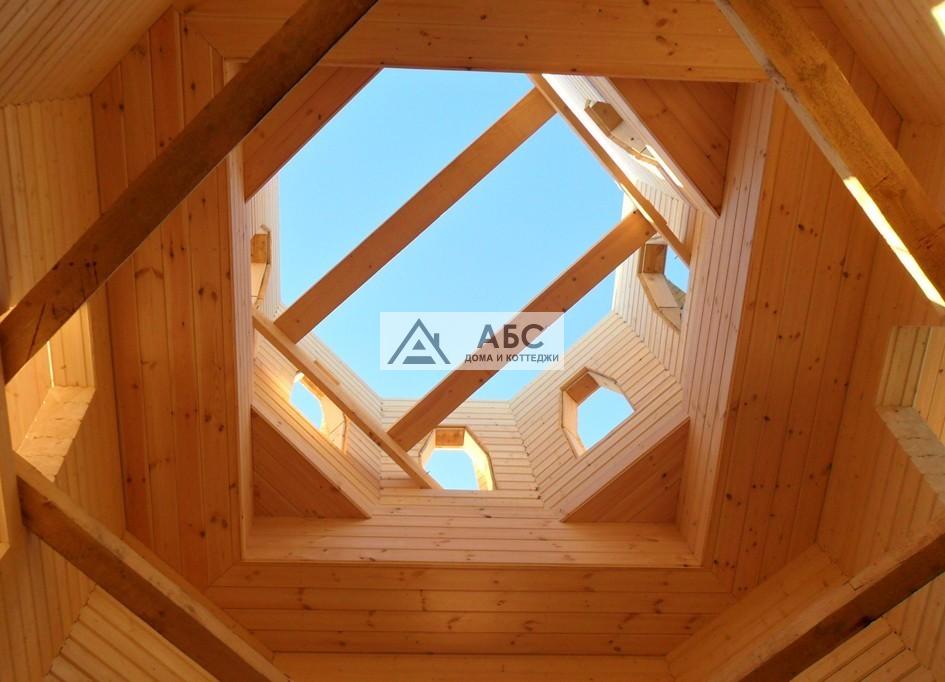

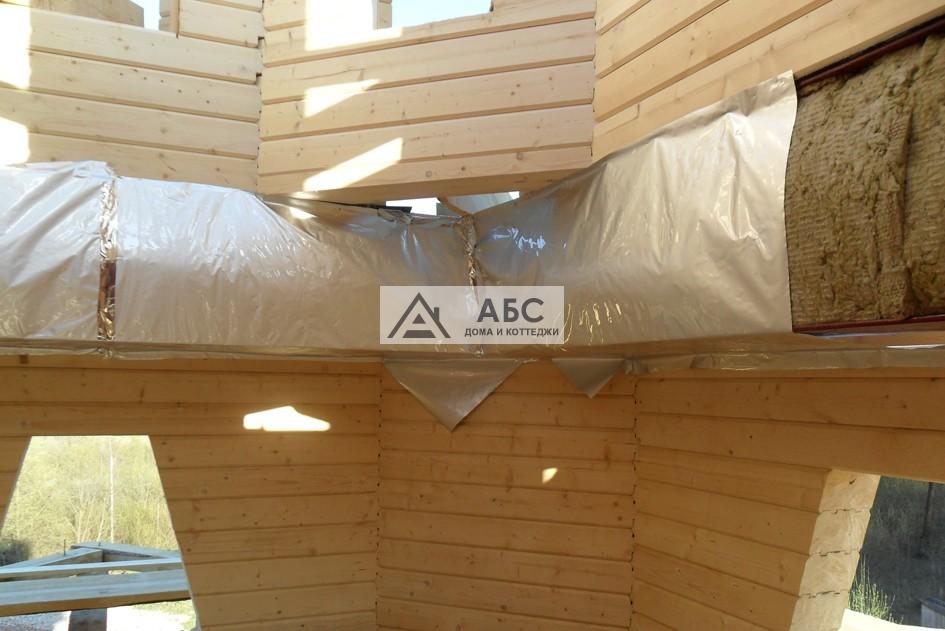

  • 5/6- В пространстве между большим и малым барабанами основного купола создали деревянную каркасную конструкцию, которую заполнили утеплителем. С внутренней стороны его прикрыли сначала полотнами пароизоляции, а затем доской, имитирующей брус.

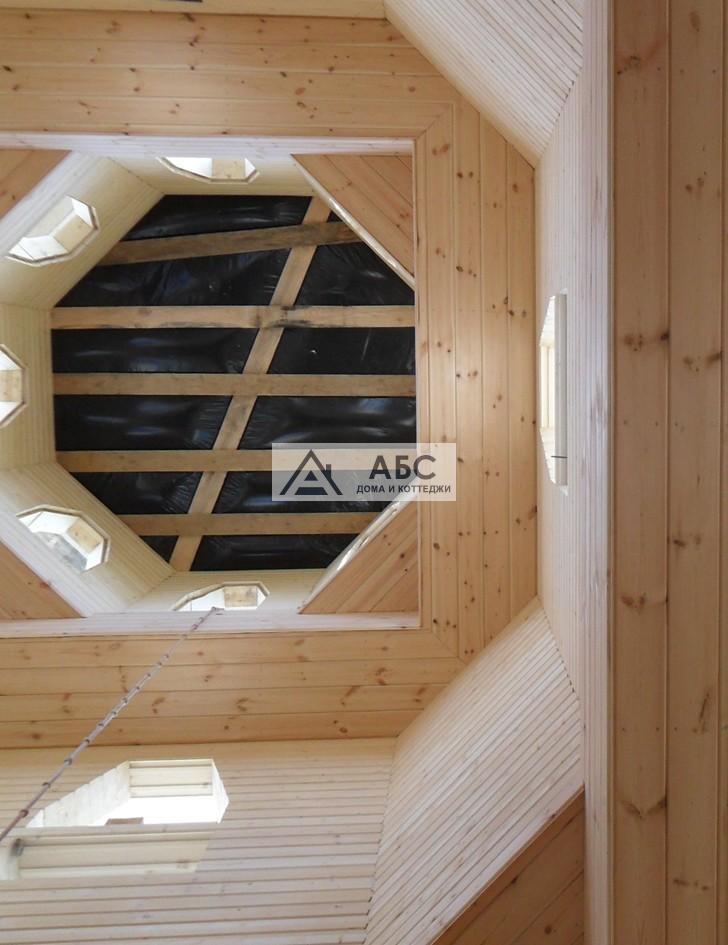

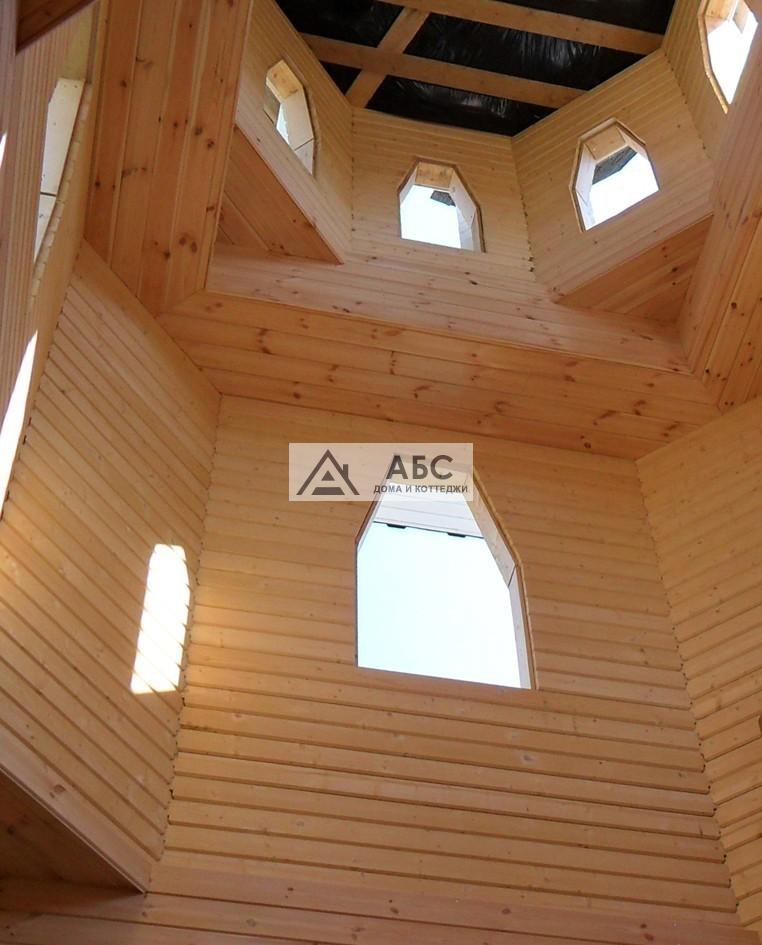

  • 7- Когда смотришь на основной купол храма изнутри возникает ощущение, что вся эта мощная конструкция создана только из клеёного бруса
  • Отделка барабана купола колокольни

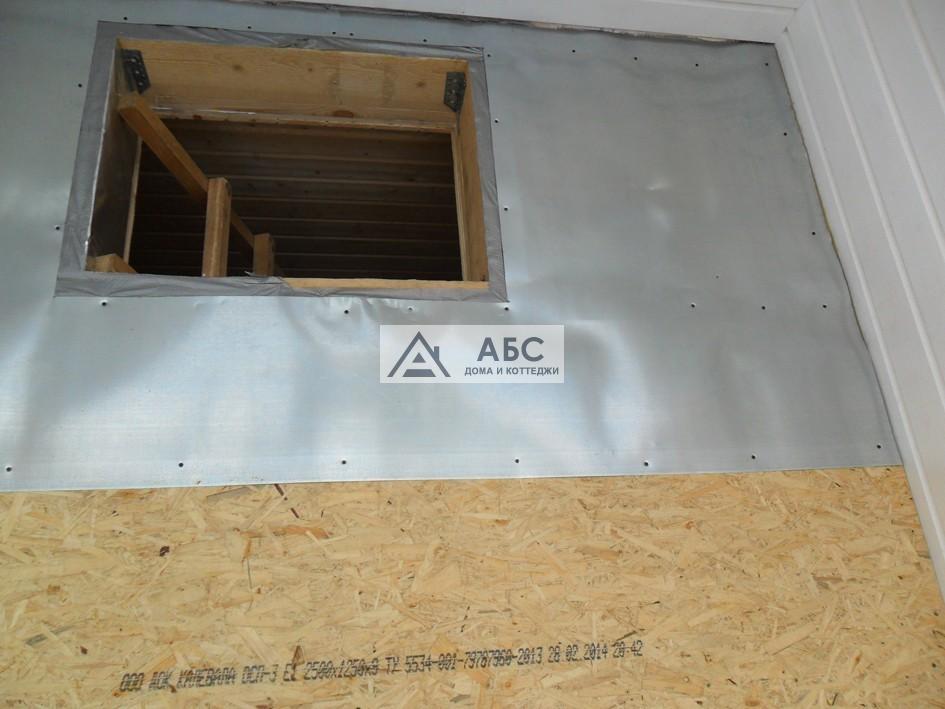

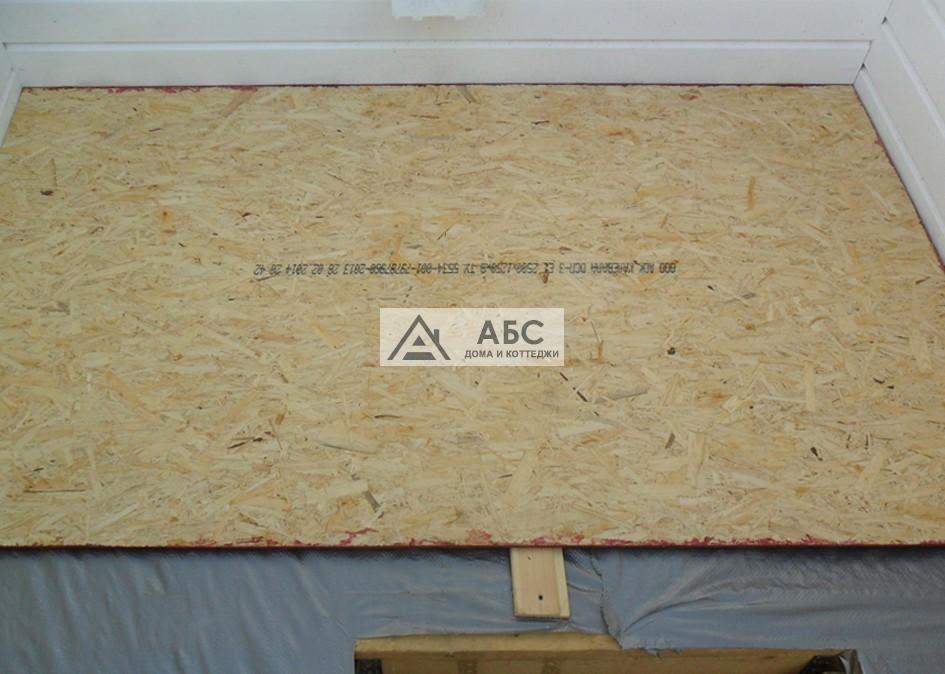

  • 1- К балкам перекрытия внутри барабана снизу прикрепили пароизоляцию, затем в пространства между балками уложили плиты минеральной ваты и прикрыли их гидроизоляционной мембраной. Её прижали к балкам перекрытия реками контробрешетки, которые имели переменное сечение и напоминали по форме клин. На эти рейки уложили влагостойкие ОСП-плиты толщиной 24 мм. Применение клинообразных реек позволило создать уклон настила пола, обеспечив за счёт этого сток и отвод дождевой влаги, попадающей на открытую площадку колокольни.

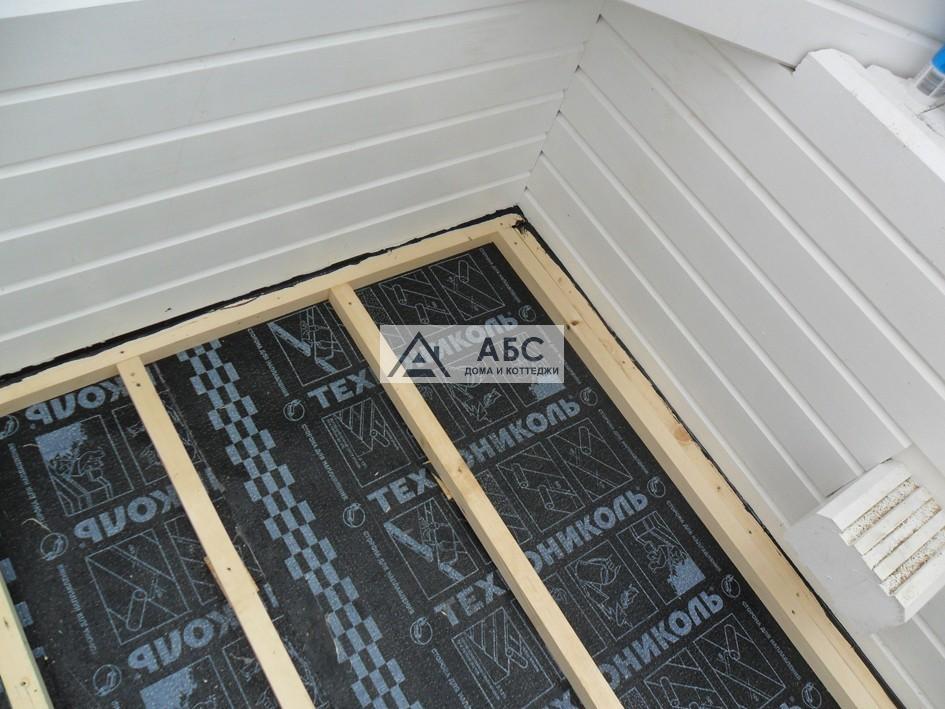

  • 2/3- На ОСП-плиты в д#1076;ва слоя настелили гидроизоляцию, прижав её обработанными биовлагозащитным составом брусками сечением 50х50 мм. Сверху к брускам закрепили также заранее обработанные доски настила пола, между которыми оставили зазоры.

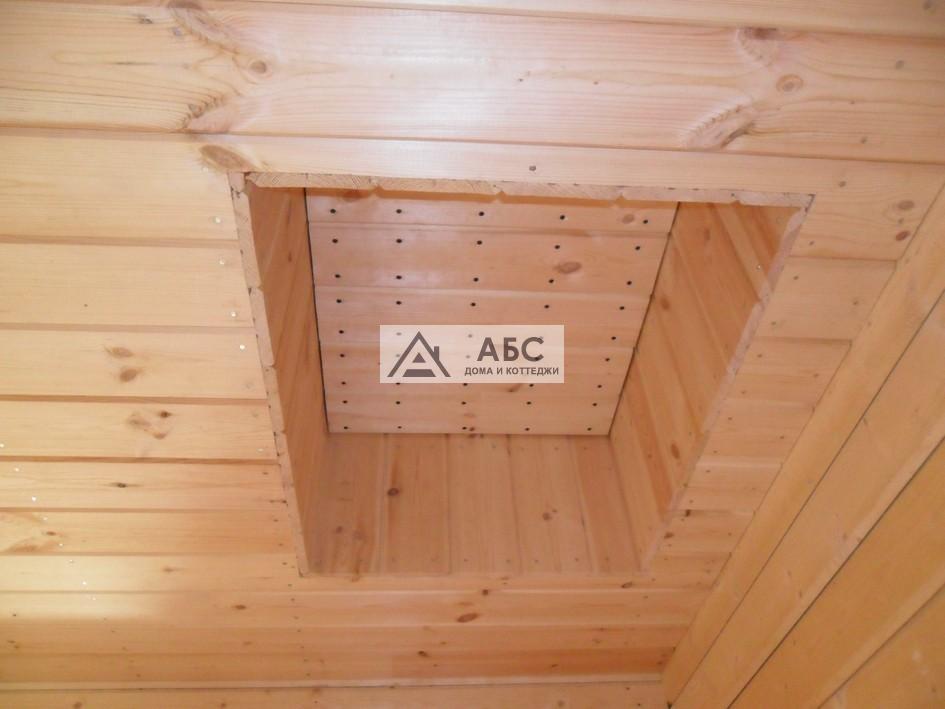

  • 4- Ведущий на колокольню люк прикрывает достаточно герметичная крышка.
  • Внешняя отделка

    Хотя, как утверждается, в Православии не существует строгой каноники касательно выбора цвета, в который окрашиваются снаружи стены храмов. Но тем не менее устоявшиеся традиции в выборе расцветок всё-таки существуют. Так в белый цвет в основном окрашивают храмы, освященный в честь Христа, Преображения или Вознесения Христова, а также в Честь Святого Духа. В голубой - храмы, освященные в честь Пресвятой Богородицы, в красный - освященные в честь какого-либо мученика и т.д.

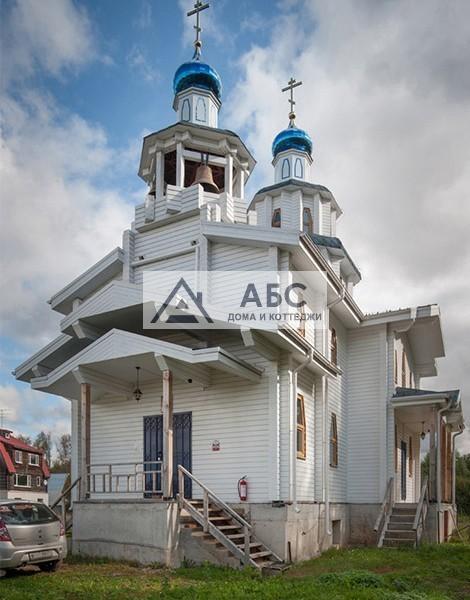

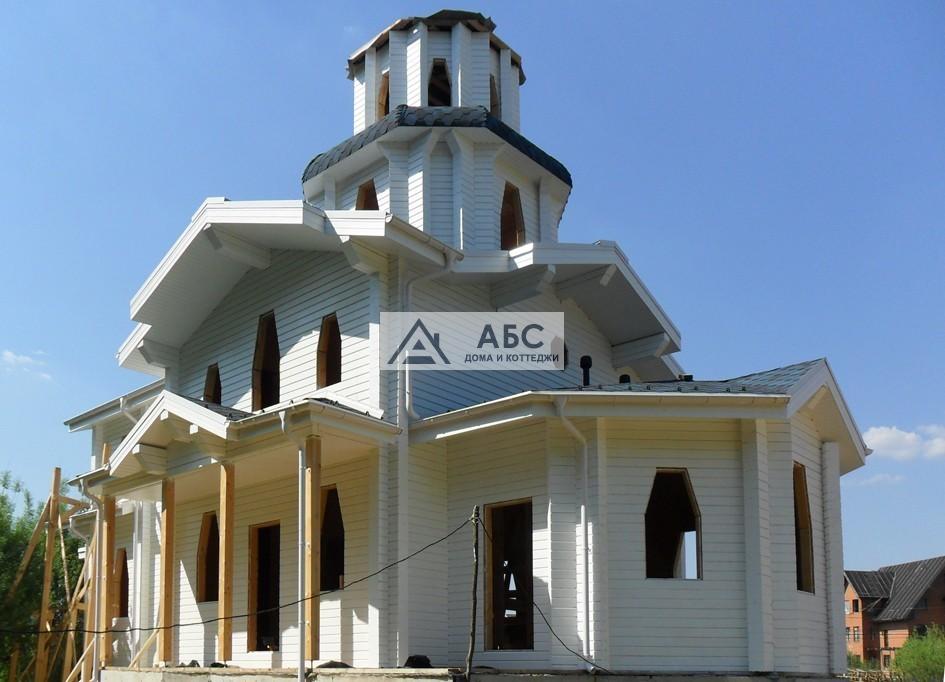

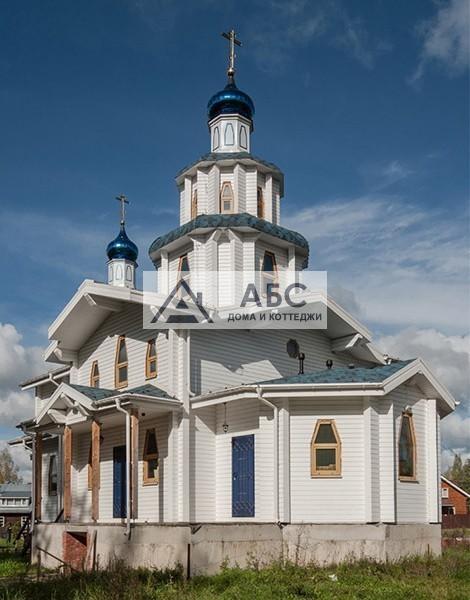

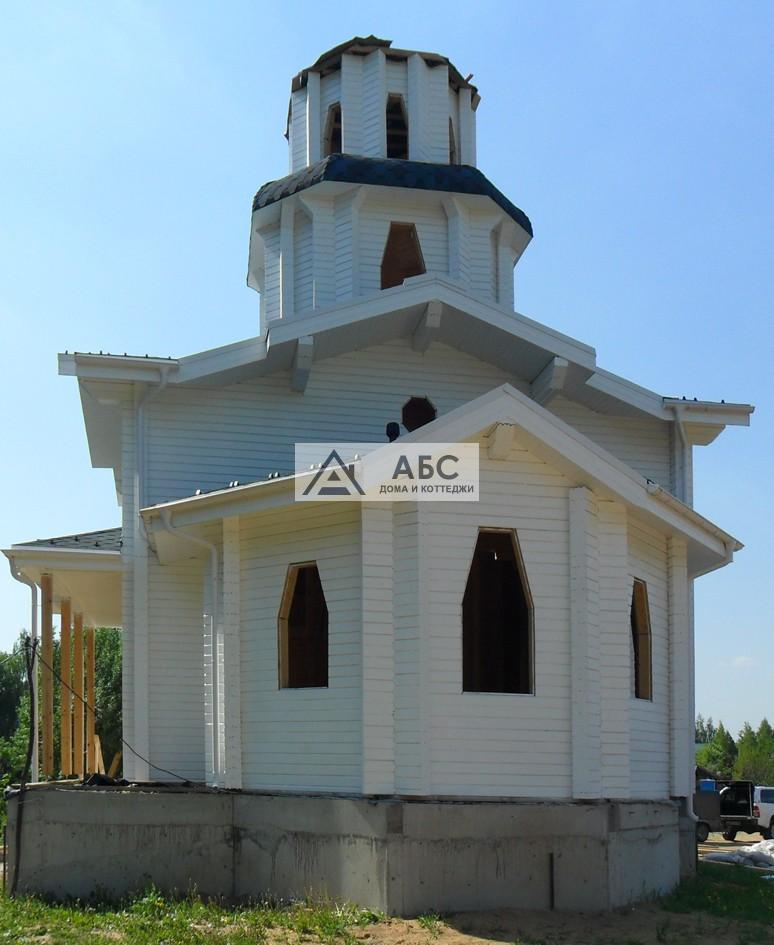

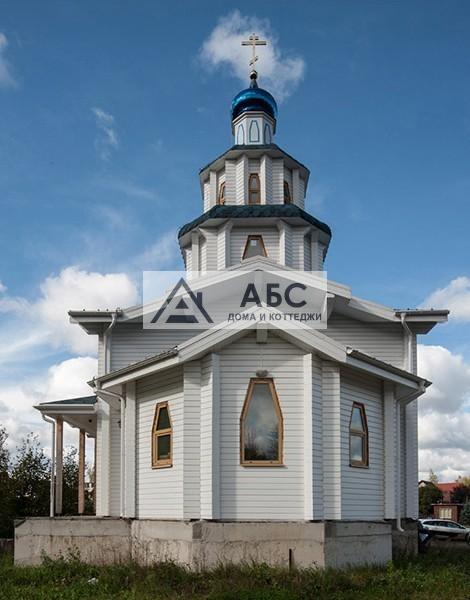

    Построенный «Храм Сретения Господня» по желанию заказчика окрасили в белый цвет. И на фоне зелени он смотрится просто потрясающе.
